Шкентели и топенанты с РМРС / РКО: в чем разница, где применяются и какие параметры нужны для заказа
Время прочтения ~ 26 минут Шкентель, топенант и бакштаг могут входить в судовую оснастку, но работают по-разному. Шкентель связан с подъемом и перемещением груза. Топенант удерживает положение стрелы, гика или гафеля. Бакштаг раскрепляет конструкцию и ограничивает ее смещение. Поэтому для заказа каната, тали или элемента оснастки с документами РМРС / РКО недостаточно назвать диаметр и длину. Нужны назначение, схема оснастки, тип грузового устройства, рабочая нагрузка, концевые заделки, данные о судне и перечень требуемых документов.
Путаница в терминах часто приводит к лишним уточнениям и согласованиям. Поставщик видит в заявке слово «трос», но не может понять, что именно требуется: грузовой шкентель, топенант для удержания стрелы или бакштаг для раскрепления. В этой статье разберем, чем отличаются шкентели, топенанты и бакштаги, где они применяются и какие данные нужно собрать для запроса коммерческого предложения.
Что такое шкентель, топенант и бакштаг простыми словами
В заявках на судовые канаты эти термины часто смешивают: шкентель называют топенантом, топенант — грузовым канатом, а бакштаг — просто «растяжкой». Из-за этого можно ошибиться с назначением каната, нагрузкой, длиной, концевыми заделками и документами РМРС/РКО. Ниже — короткая таблица, которая помогает быстро развести три понятия.
| Термин | Простое объяснение | Где встречается | Главная функция | Что не перепутать в заявке |
|---|---|---|---|---|
| Шкентель / грузовой шкентель | Канат грузовой лебедки, который через блоки идет к крюку или другому грузозахватному органу. Это канат, который работает непосредственно с грузом | Судовые грузовые стрелы, судовые краны, грузовые лебедки, грузовые блоки, гаки и другие элементы грузового устройства | Подъем, опускание и удержание груза; передача тяги от лебедки к грузозахватному органу | Не путать с топенантом: шкентель работает с грузом, а топенант — с положением стрелы |
| Топенант / топенант-таль | Снасть, которая поддерживает саму стрелу, гик, гафель или рей и помогает удерживать их в нужном положении. В грузовом устройстве топенант работает со стрелой, а не с грузом напрямую | Грузовая стрела, топенантные блоки, топенантная лебедка или таль; в парусном такелаже — гик, гафель, рей | Подъем, опускание, удержание или фиксация угла наклона стрелы, гика, гафеля или другого элемента рангоута | Не указывать топенант как грузовой шкентель, если канат не поднимает груз |
| Бакштаг | Раскрепляющая снасть: удерживает мачту, стойку, рангоутный элемент или часть конструкции от смещения назад и в сторону. Простыми словами — это элемент устойчивости и раскрепления | Стоячий такелаж, мачты, стеньги, стойки, боканцы, шлюпбалки, отдельные элементы судового оборудования и такелажного комплекта | Раскрепление элемента, ограничение бокового или кормового смещения, повышение устойчивости конструкции | Не смешивать с грузовым шкентелем и топенантом. Шкентель работает с грузом, топенант держит стрелу или гик, бакштаг раскрепляет конструкцию |
Шкентель на судне – это рабочий канат грузового устройства
Если коротко, шкентель на судне — это грузовой канат, через который лебедка передает усилие на поднимаемый груз. В составе грузового устройства шкентель проходит через блоки, связан с лебедкой и работает вместе с крюком или другим грузозахватным органом. Поэтому его подбирают не только по диаметру и длине, но и по расчетной схеме, конструкции каната, рабочей нагрузке, запасу прочности, схеме запасовки и условиям работы на блоках и барабане лебедки.
Грузовой шкентель — это не просто трос подходящего размера. При подборе проверяют рабочую нагрузку, тип грузового устройства, схему запасовки или кратность полиспаста, соответствие диаметра каната ручьям блоков, параметры барабана лебедки и концевые заделки. При замене важно сохранить совместимость с существующей схемой оснастки: если изменить диаметр, конструкцию каната, длину или способ крепления, может измениться работа всего узла.
Топенант на судне – это элемент для удержания положения стрелы, гика или гафеля
Топенант на судне — это снасть, которая поддерживает гик, гафель, рей, выстрел или грузовую стрелу в заданном положении. В грузовом устройстве топенант удерживает стрелу, позволяет изменять или фиксировать ее угол наклона и воспринимает усилия, связанные с массой стрелы, ее положением и внешними нагрузками. При этом топенант не является основным грузовым канатом и не предназначен для непосредственного подъема груза.
Топенант гика поддерживает гик в рабочем или стояночном положении. Топенант гафеля удерживает гафель и помогает регулировать его угол. В судовых грузовых устройствах аналогичную задачу выполняет топенант грузовой стрелы: он поддерживает нок стрелы и задает ее рабочее положение. Топенант-блок входит в систему передачи усилия, поэтому его параметры учитывают при подборе каната и расчете оснастки.
Бакштаг
Бакштаг нужен не для подъема груза, а для раскрепления конструкции. Он удерживает стрелу, мачту, стойку или другой элемент от смещения назад или в сторону, когда на узел действуют рабочие нагрузки. Поэтому в заявке бакштаг нельзя заменять словами «шкентель» или «топенант»: у этих снастей другое назначение, другая схема работы и другие расчетные параметры.
Если в комплект входят бакштаги стрелы, оттяжки или другие элементы раскрепления, их лучше указывать отдельными позициями. Для подбора нужны точки крепления, направление усилия, рабочая нагрузка, длина, тип концевой заделки и требования к документам РМРС / РКО. Такой подход снижает риск ошибки: поставщик понимает не только диаметр и длину каната, но и его роль в грузовом устройстве.
В чем разница между шкентелем и топенантом
Шкентель и топенант могут выглядеть похоже: стальной канат, коуш, втулка, проушина, маркировка, иногда схожий диаметр. Разница раскрывается в системе. Шкентель передает усилие на грузовую подвеску, топенант удерживает положение стрелы, гика или гафеля.
| Параметр | Шкентель | Топенант |
|---|---|---|
| Назначение | Подъем, опускание или перемещение груза | Удержание и изменение положения стрелы, гика, гафеля |
| Место в оснастке | Линия от лебедки через блоки к грузовому крюку | Линия подъема или удержания элемента рангоута |
| Связь с грузом | Работает с грузом напрямую | Не является основной грузовой линией |
| Связь со стрелой, гиком, гафелем | Проходит через узлы грузовой стрелы, но отвечает за грузовую операцию | Связан с углом и положением стрелы, гика или гафеля |
| Типовые нагрузки | Тяговые усилия при подъеме и спуске | Усилия от массы стрелы, угла установки, натяжения и внешних факторов |
| Что указывать при заказе | Схема оснастки, рабочая нагрузка, длина, диаметр, конструкция каната, заделка, документы | Элемент установки, геометрия, ход регулировки, топенант-блок, тали, точки крепления, документы |
| Главный риск ошибки | Заказать удерживающий элемент вместо грузового | Принять топенант за грузовой канат и неверно задать исходные данные |
Основное различие — назначение. Шкентель выбирают по грузовой операции: какая масса поднимается, через какие блоки идет канат, какой запас прочности нужен. Для топенанта сначала проверяют геометрию, угол работы и способ удержания стрелы.
Различается и характер износа. Шкентель чаще испытывает циклическое движение по шкивам при работе с грузом. Топенант дольше находится под натяжением в заданном положении, но испытывает рывки при смене угла и раскачке стрелы.

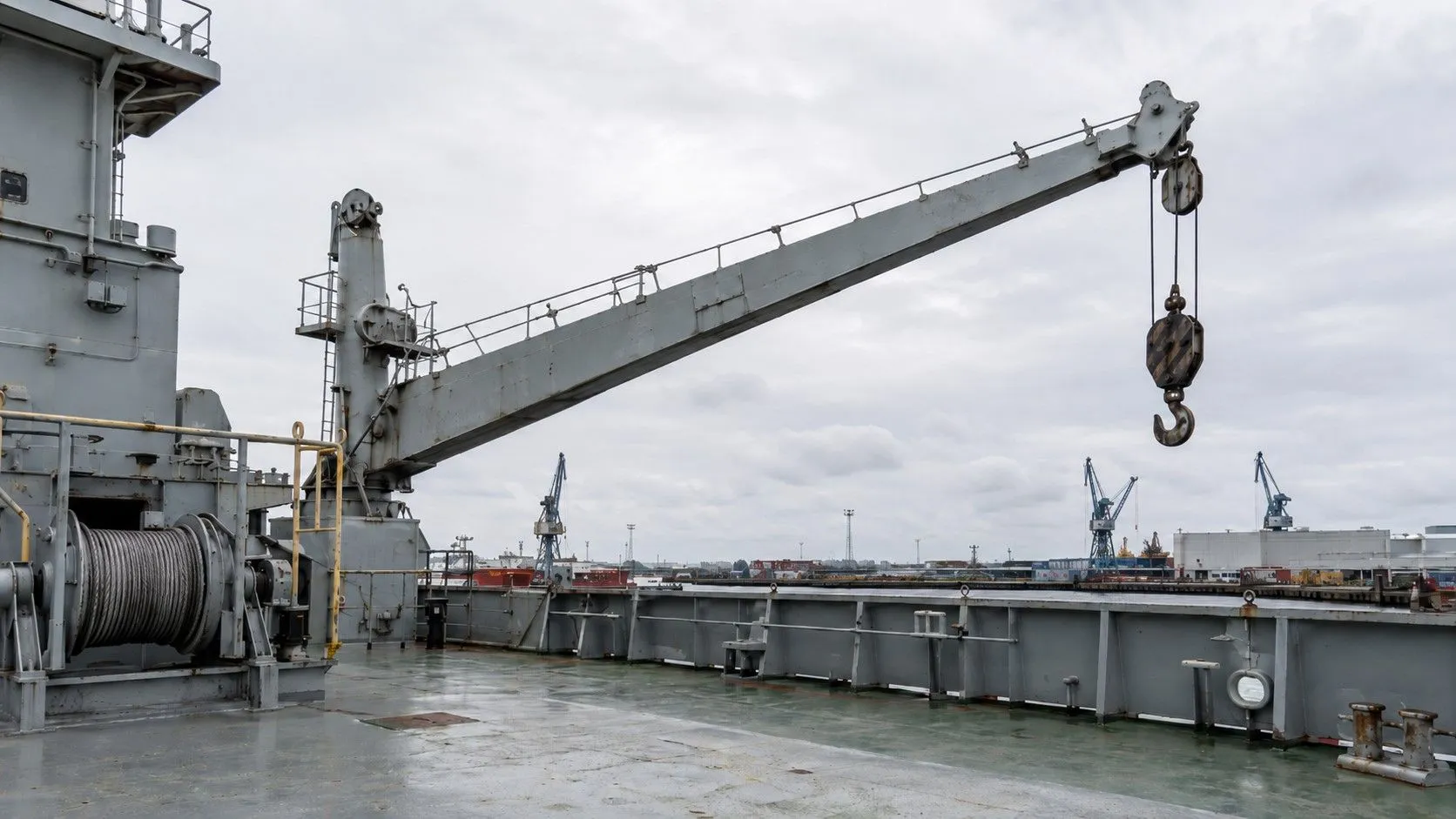

Где применяются шкентели и топенанты на судне
На судне заказывают не абстрактный «трос», а канат или снасть для конкретного узла. Изделие должно подойти к грузовому устройству, схеме оснастки, блокам, барабану лебедки и точкам крепления. Если шкентель, топенант или другой элемент оснастки нужен с документами РМРС / РКО, дополнительно учитывают требования классификационного общества, комплект документов и порядок приемки.
Грузовые шкентели
Грузовой шкентель работает непосредственно с грузом. В грузовых стрелах и других судовых грузовых устройствах он проходит через блоки и связывает лебедку с крюком, крюковой подвеской или другим грузозахватным органом. Через шкентель передается усилие при подъеме, опускании, перемещении и удержании груза.
При подборе шкентеля проверяют не только диаметр и длину. Важны рабочая нагрузка, схема запасовки, кратность полиспаста, конструкция каната, совместимость с ручьями блоков, параметры барабана лебедки, покрытие и концевые заделки. Если заменить шкентель только «по старому диаметру», можно ошибиться с гибкостью, запасом прочности, длиной на барабане или работой каната на блоках.
Топенанты грузовой стрелы

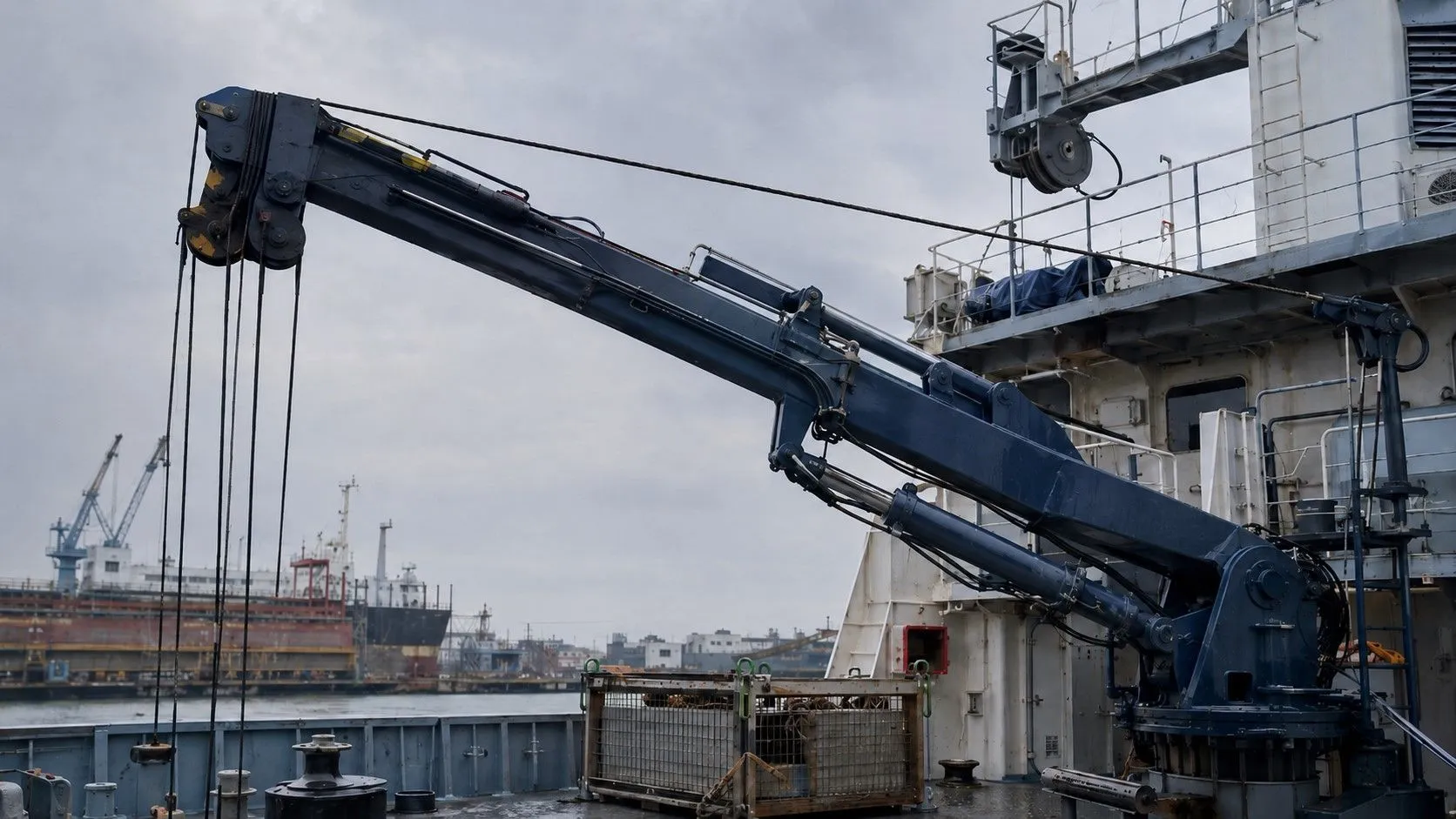

Топенант грузовой стрелы работает не с грузом напрямую, а с положением самой стрелы. Он поддерживает нок стрелы, помогает изменять угол ее наклона и удерживает стрелу в заданном рабочем или стояночном положении.
При подборе топенанта учитывают массу и положение стрелы, расчетное усилие в линии, направление нагрузки, схему проводки, блоки, тали, стопоры, точки крепления и способ регулировки. Поэтому топенант нельзя указывать в заявке как грузовой шкентель: назначение, расчет и требования к оснастке будут другими.
Топенанты гика и гафеля
Термин «топенант» встречается не только в грузовых стрелах. Топенант гика поддерживает гик и удерживает его от опускания. Топенант гафеля выполняет близкую задачу: помогает держать гафель под нужным углом.
Бакштаги, оттяжки и элементы раскрепления
Бакштаги и оттяжки лучше выделять отдельно от шкентелей и топенантов. Они относятся к раскреплению: удерживают стрелу, мачту, стойку или другой элемент от смещения назад, в сторону или по заданному направлению.
Если в комплект входят бакштаги стрелы, оттяжки или другие элементы раскрепления, их нужно описывать отдельными позициями. Для таких элементов в заявке указывают точки крепления, направление усилия, рабочую нагрузку, длину, тип концевой заделки и требования к документам. Это помогает поставщику понять не только размер каната, но и его роль в системе.
Блоки, тали, лебедки и точки крепления

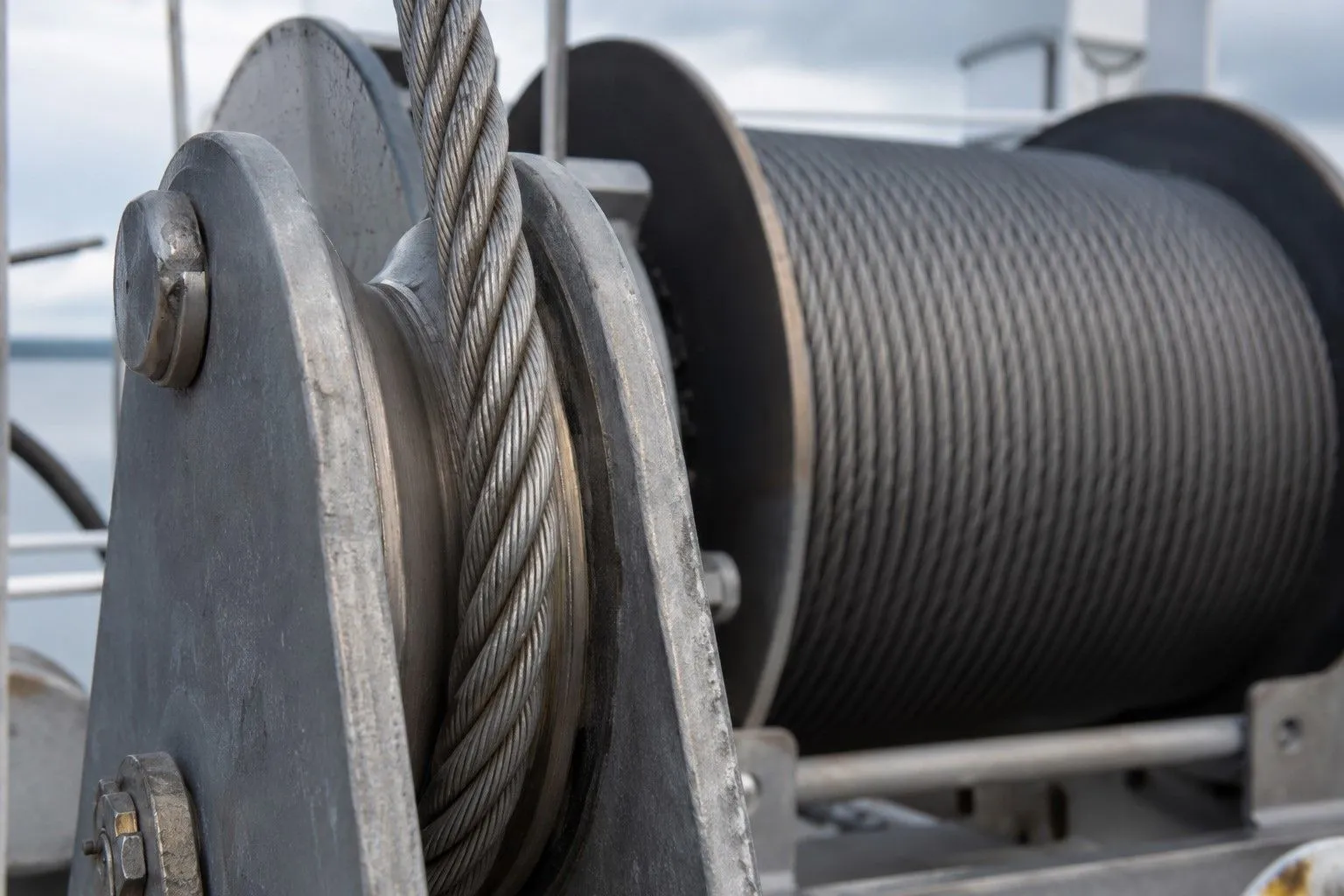

Блоки, тали, стопоры и лебедки не стоит смешивать с самими канатами, но их обязательно нужно учитывать при подборе. От блоков зависят допустимый диаметр каната, радиус изгиба, износ на ручье и работа всей линии. От барабана лебедки зависят длина, навивка и совместимость каната с существующей схемой.
Поэтому шкентель или топенант подбирают как часть системы, а не как отрезок каната по размеру. Чем точнее описаны узел, схема оснастки и условия работы, тем меньше риск ошибки при заказе изделия под РМРС / РКО.
Шкентели и топенанты с РМРС / РКО: что это значит на практике
Когда в заявке указывают РМРС или РКО, речь идет не просто о канате нужного диаметра и длины. Шкентель, топенант или другой элемент оснастки рассматривают как часть судового грузоподъемного устройства: грузовой стрелы, тали, блока, лебедки, топенантной линии или другого узла. Поэтому важны не только размеры, но и назначение изделия, рабочая нагрузка, схема установки, способ заделки, условия работы и комплект документов.
Когда требуется исполнение под РМРС / РКО
Требования регистра нужны, когда шкентель или топенант устанавливают на судовое грузоподъемное устройство, которое проходит приемку, освидетельствование или эксплуатационный контроль. Это может быть грузовая линия стрелы, линия удержания стрелы, элемент тали, блок, присоединительная деталь или канатная сборка в составе существующей оснастки.
В заявке важно сразу указать, какой регистр требуется: РМРС или РКО. Формулировка «нужен трос с документами» слишком общая. По ней невозможно понять, для какого узла нужен канат, какие параметры нужно проверить и какой комплект документов потребуется.
Какие документы обычно запрашивают
Состав документов зависит от изделия, регистра, проекта, судна и условий поставки. Обычно уточняют документы на канат, сведения о партии, диаметре, конструкции, материале, покрытии и нагрузочных характеристиках. Для готового изделия или канатной сборки дополнительно могут потребоваться паспорт, сертификат, данные о концевых заделках и подтверждение выполненных операций.

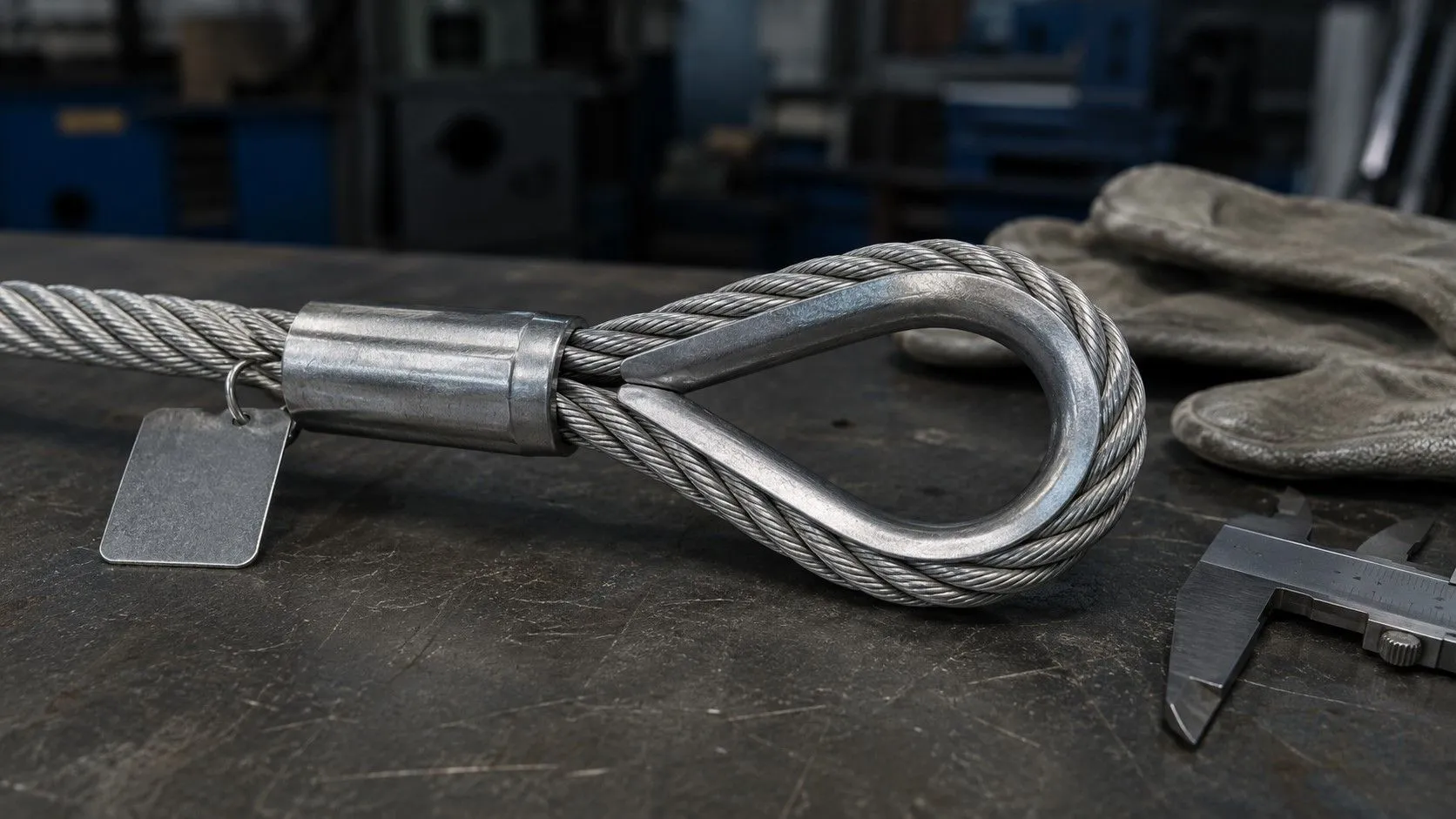

Если в изделии есть коуш, втулка, прессованная заделка, заливка или другой способ крепления конца каната, это согласуют отдельно. В зависимости от требований проекта и регистра могут понадобиться сведения о заделке, контроле, испытании или освидетельствовании. Универсального комплекта документов для всех случаев нет, поэтому перечень лучше согласовать до изготовления.
Чем изделие под класс отличается от обычного каната
Обычный трос чаще выбирают по диаметру, длине, конструкции и материалу. Для шкентеля или топенанта, который работает в составе судового грузоподъемного устройства, этого недостаточно. Изделие должно соответствовать месту установки, расчетной рабочей нагрузке, схеме оснастки, условиям работы на блоках и требованиям к концевым заделкам.
Для грузового шкентеля проверяют совместимость с блоками, барабаном лебедки, схемой запасовки и ходом каната. Для топенанта оценивают положение стрелы, точки крепления, направление усилия, диапазон регулировки, связь с талью, блоками или стопорами. Документы подтверждают происхождение материала, параметры каната, исполнение изделия и возможность его применения в заявленном узле.
Почему требования нужно уточнять на дату заказа
Правила регистра, форма приемки и список документов могут меняться. Требования зависят от судна, проекта, района эксплуатации и того, к какому узлу относится изделие. Поэтому в запросе фиксируют регистр, класс, назначение, схему и ожидаемый комплект документов.
Требования регистра, форма приемки и состав документов могут меняться. Кроме того, они зависят от судна, проекта, района эксплуатации, типа грузоподъемного устройства и роли изделия в оснастке. Поэтому в запросе лучше сразу фиксировать регистр, назначение, рабочую нагрузку, схему установки, данные о судне и ожидаемый комплект документов.
Так поставщик сможет подобрать не просто трос с сертификатом, а изделие, которое подходит к конкретному узлу и может быть поставлено с нужным комплектом подтверждающих документов.
Какие параметры нужны для заказа шкентеля
Для шкентеля важно указать не только диаметр и длину, но и его роль в грузовом устройстве. В заявке фиксируют назначение каната, тип грузового устройства, схему оснастки, рабочую нагрузку, длину, диаметр, конструкцию каната, покрытие и тип концевых заделок. Также нужны данные по блокам, барабану лебедки, крюковой подвеске или другому грузозахватному органу, а также способу крепления каната в системе.
Если шкентель заказывают для судового грузового устройства с документами РМРС / РКО, отдельно указывают требуемый регистр, данные по судну, проекту или существующей схеме, а также ожидаемый комплект документов.
Какие параметры нужны для заказа топенанта
Для топенанта сначала уточняют, какой элемент он удерживает: грузовую стрелу, гик, гафель или другой элемент рангоута. Затем указывают режим работы: фиксированное положение, регулировка угла, рабочее или стояночное положение. После этого задают нагрузку, длину, диаметр, конструкцию каната, тип концевых заделок, точки крепления и диапазон регулировки.
Для корректного подбора также нужны схема проводки, блоки топенантной линии, тали, стопоры, присоединительные детали и условия работы. Если изделие требуется под РМРС / РКО, в заявке указывают регистр, данные по судну и перечень документов, которые должны сопровождать поставку.
Какие ошибки чаще всего допускают при заказе
Чаще всего шкентель и топенант путают между собой или называют оба изделия просто «тросом». Из-за этого поставщик не понимает, нужен канат для подъема груза, линия удержания стрелы или элемент раскрепления. Еще одна распространенная ошибка — указать только диаметр и длину, но не дать схему оснастки, рабочую нагрузку, точки крепления и тип заделки.
Для изделий под РМРС / РКО критично заранее уточнить судно, проект или существующий узел, требуемый регистр, класс, необходимость освидетельствования и комплект документов. Без этих данных заказ может уйти на дополнительные согласования или вернуться на уточнение уже после начала подбора.
Какую информацию отправить поставщику для расчета и подбора
Чем точнее заявка, тем меньше уточнений и пересогласований перед изготовлением. Для шкентеля или топенанта поставщику нужны не отдельные размеры, а понимание, где именно будет работать изделие: на каком судне, в каком грузовом устройстве, по какой схеме оснастки и с какими требованиями к документам. Фраза «канат 18 мм с коушами» не показывает рабочую нагрузку, точки крепления, схему проводки и требования регистра.
Минимальный набор данных для запроса коммерческого предложения:
- что требуется: шкентель, топенант, бакштаг, оттяжка или другой элемент оснастки;
- количество изделий;
- название судна, проект, класс и регистр;
- тип грузового устройства;
- назначение изделия и место установки;
- схема оснастки или схема проводки;
- рабочая нагрузка / SWL по документации грузового устройства;
- длина и диаметр;
- конструкция каната, если она известна;
- материал, покрытие и условия эксплуатации;
- данные по блокам, барабану лебедки, тали, крюковой подвеске или точкам крепления;
- тип концевых заделок;
- требования к документам, испытаниям и освидетельствованию;
- желаемый срок поставки.
К заявке стоит приложить чертеж, схему, фото старого изделия и место установки. Также полезны бирки, маркировка, фрагмент спецификации, паспорт грузового устройства или прежние документы на канат.
Если есть сомнения в термине, лучше описать задачу простыми словами: «нужен канат для подъема груза через блоки», «нужен топенант для удержания стрелы», «нужна оттяжка для раскрепления стрелы». Такое описание помогает поставщику понять роль изделия в системе и быстрее подобрать корректное исполнение под РМРС / РКО.
Как мы подбираем шкентели и топенанты
Наша компания работает с заявками, где нужен не типовой трос «по диаметру», а канат или готовое изделие для конкретного судового узла. Сначала специалисты уточняют, что именно требуется: грузовой шкентель, топенант стрелы, топенант гика или гафеля, бакштаг, оттяжка либо другой элемент оснастки.
Для подбора используют фото старого изделия, схемы, чертежи, спецификации, данные по рабочей нагрузке и месту установки. При необходимости уточняют, от каких точек измеряется длина, какой тип концевой заделки нужен, как изделие работает с блоком, талью, барабаном лебедки, крюковой подвеской и присоединительными деталями. Отдельно согласуют требования к документам РМРС / РКО, если изделие должно поставляться для судового грузоподъемного устройства под приемку или освидетельствование.
В поставку можно включить сопутствующий такелаж: коуши, втулки, скобы, блоки и элементы крепления. Это важно, когда меняют не отдельный канат «по размеру», а весь узел или комплект оснастки. Такой подход помогает сохранить совместимость с существующей схемой и снизить риск ошибки при монтаже и последующей приемке.
Заключение
Шкентель, топенант и бакштаг могут входить в судовую оснастку, но выполняют разные задачи. Шкентель работает с грузом: через него передается усилие при подъеме, опускании и удержании. Топенант удерживает положение стрелы, гика или гафеля. Бакштаг относится к раскреплению и помогает удерживать конструкцию от смещения.
Для заказа изделия с документами РМРС / РКО недостаточно указать только диаметр и длину. Поставщику нужны данные по судну, грузовому устройству, схеме оснастки, рабочей нагрузке, длине, диаметру, концевым заделкам и требуемым документам. Чем точнее исходные данные, тем быстрее можно подготовить корректное коммерческое предложение и тем ниже риск ошибки при изготовлении, монтаже и приемке.
