Как правильно использовать подъемные рым-болты и рым-гайки: выбор, установка и подъем грузов

Такелажные петли — это специальные элементы крепежа, которые применяются при работе с тяжелыми грузами. Их главная задача — обеспечить надежную фиксацию и безопасный подъем. Без этих деталей невозможно организовать правильную строповку, ведь именно они создают удобные и прочные такелажные точки для соединения со стропами и подъемным оборудованием.

Такие элементы используются во многих сферах:

Среди наиболее востребованных разновидностей выделяют рым-болты, которые устанавливаются в специальные резьбовые отверстия и обеспечивают надежное крепление груза. Благодаря простоте конструкции и высокой надежности, такелажные петли остаются незаменимыми при любом виде работ, где требуется точное и безопасное крепление.

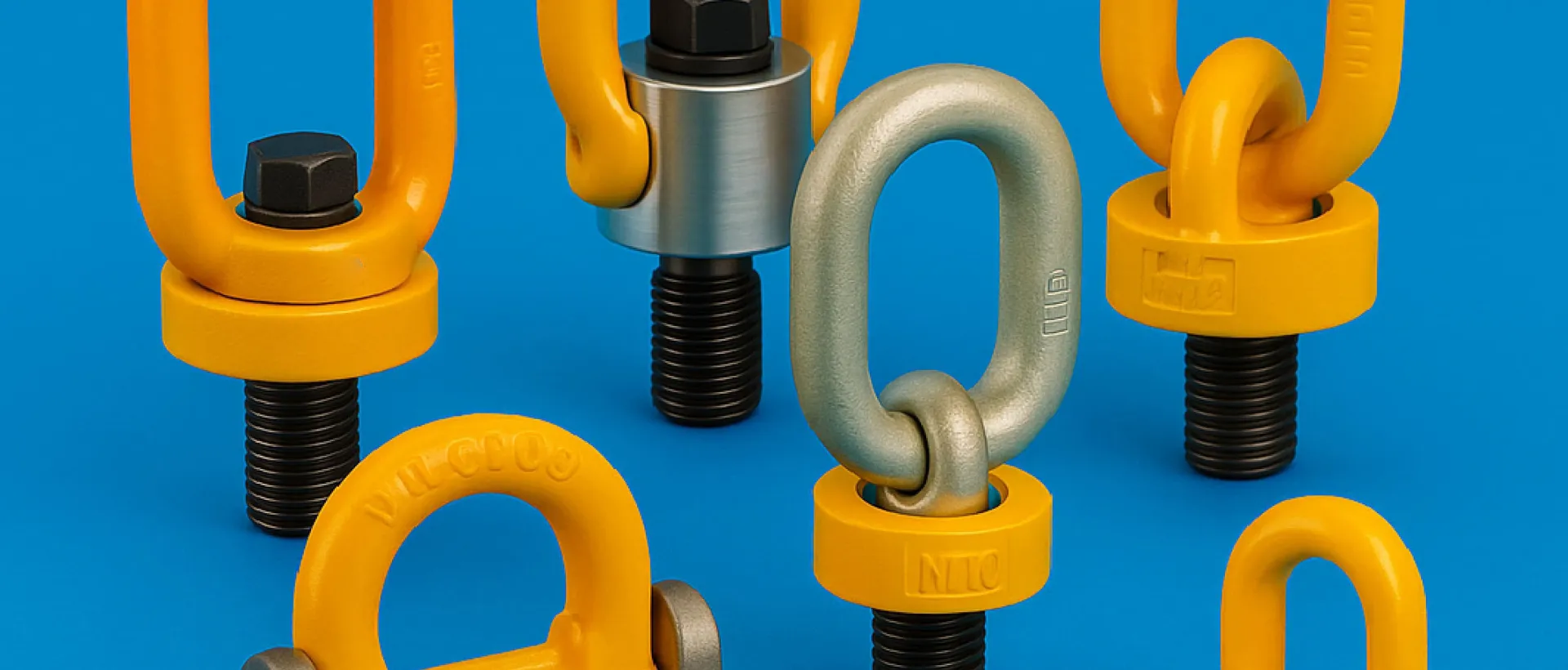

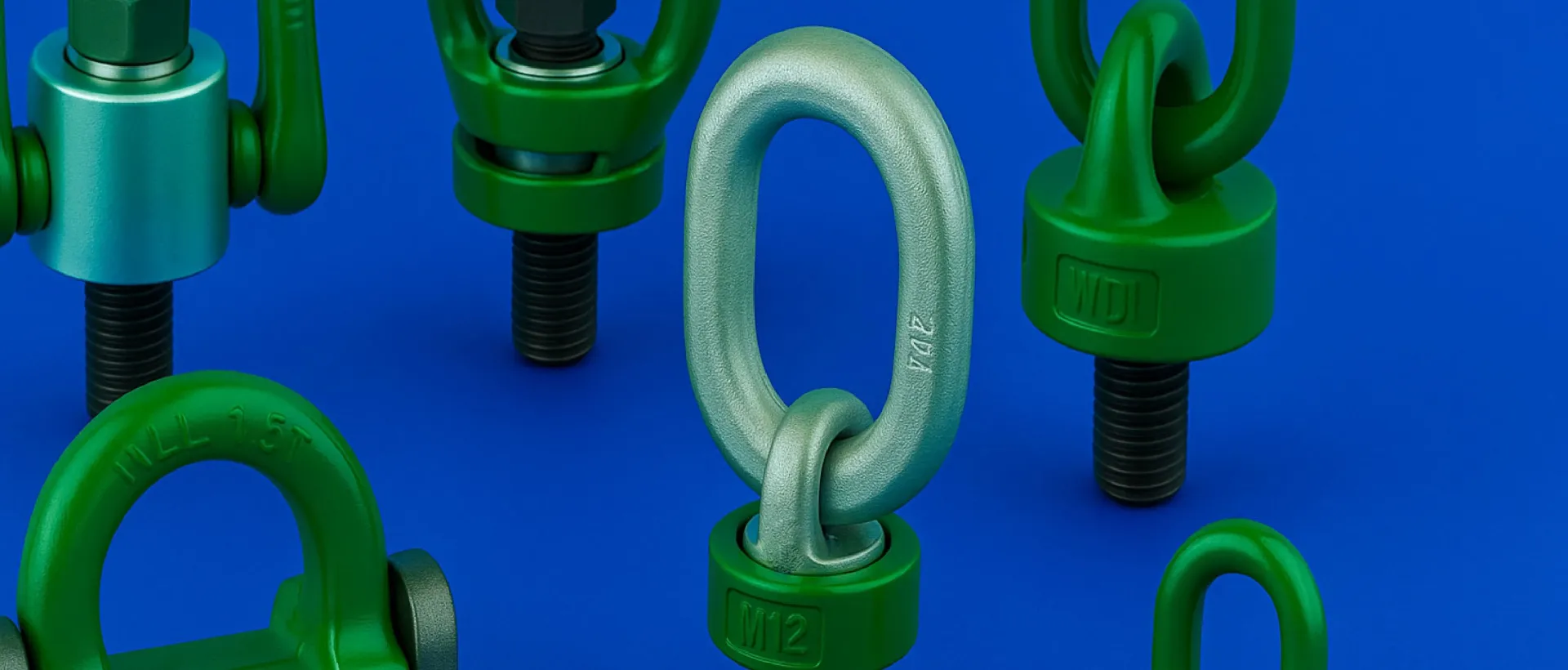

Виды такелажных петель

Грузовые петли — это универсальные элементы, которые применяются для фиксации и подъема конструкций разного веса. Их основное назначение — создание надежной опоры для строповки и равномерное распределение усилия при подъеме.

Монтажная петля для строповки отличается компактностью и прочностью. Она используется в случаях, когда необходимо быстро и безопасно зафиксировать груз к подъемному механизму.

Монтажные проушины применяются в строительстве и машиностроении. Такие элементы привариваются или прикручиваются к оборудованию и позволяют использовать их в качестве постоянных такелажных точек.

Рым-болт имеет форму болта с кольцом, который вкручивается в крепежное отверстие. Он служит для надежной фиксации грузов, а также может использоваться многократно. Рым-гайка, в отличие от болта, надевается на уже имеющийся резьбовую шпильку или болт и выполняет аналогичную функцию. Вместе эти элементы образуют удобную систему крепления болтов и гаек, применяемую для самых разных задач.

Среди разновидностей особое место занимают рым-петли. Они применяются в тех случаях, когда требуется простое и надежное крепление к грузу. Рым-петля и вертлюжная петля используются там, где необходимо вращение или подвес под углом. Вертлюжная конструкция позволяет избегать перекручивания и продлевает срок службы оборудования.

Резьбовая петля выпускается с различными вариантами резьбы и соответствует стандартам DIN и ГОСТ. Она может устанавливаться в отверстия разного диаметра и применяется для подбора крепления под конкретный тип груза.

Такелажная точка — это специально предусмотренное место крепления, которое отличается от обычных петель тем, что рассчитано на повышенные нагрузки и сертифицировано для промышленного использования. Такие элементы часто маркируются и имеют паспорт грузоподъемности.

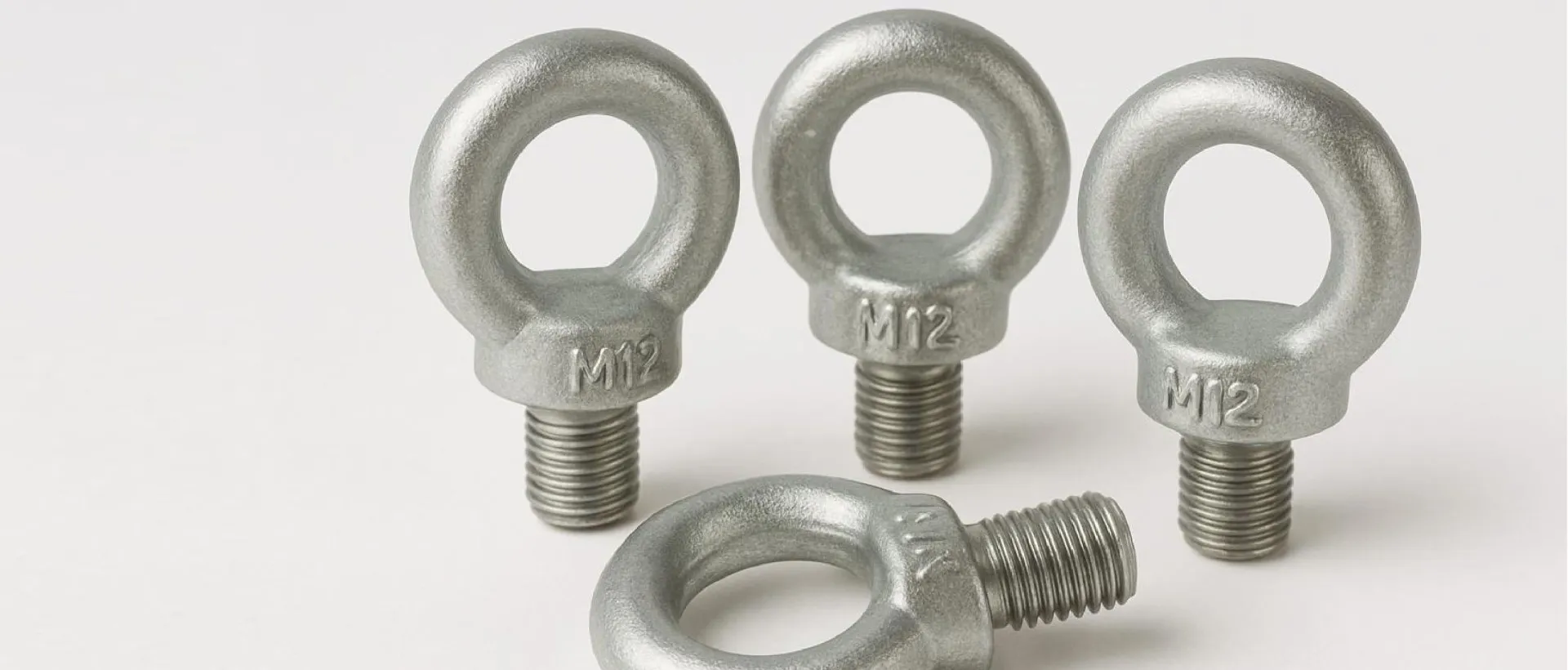

Характеристики и подбор по нагрузке

Ключевая характеристика такелажных креплений — это грузоподъемность. Она определяет, какой вес может безопасно поднять и удерживать конкретный элемент. Для выбора важно учитывать не только тип изделия (болт или гайка), но и диаметр резьбы, шаг, глубину вкручивания, материал изготовления и соответствие стандартам.

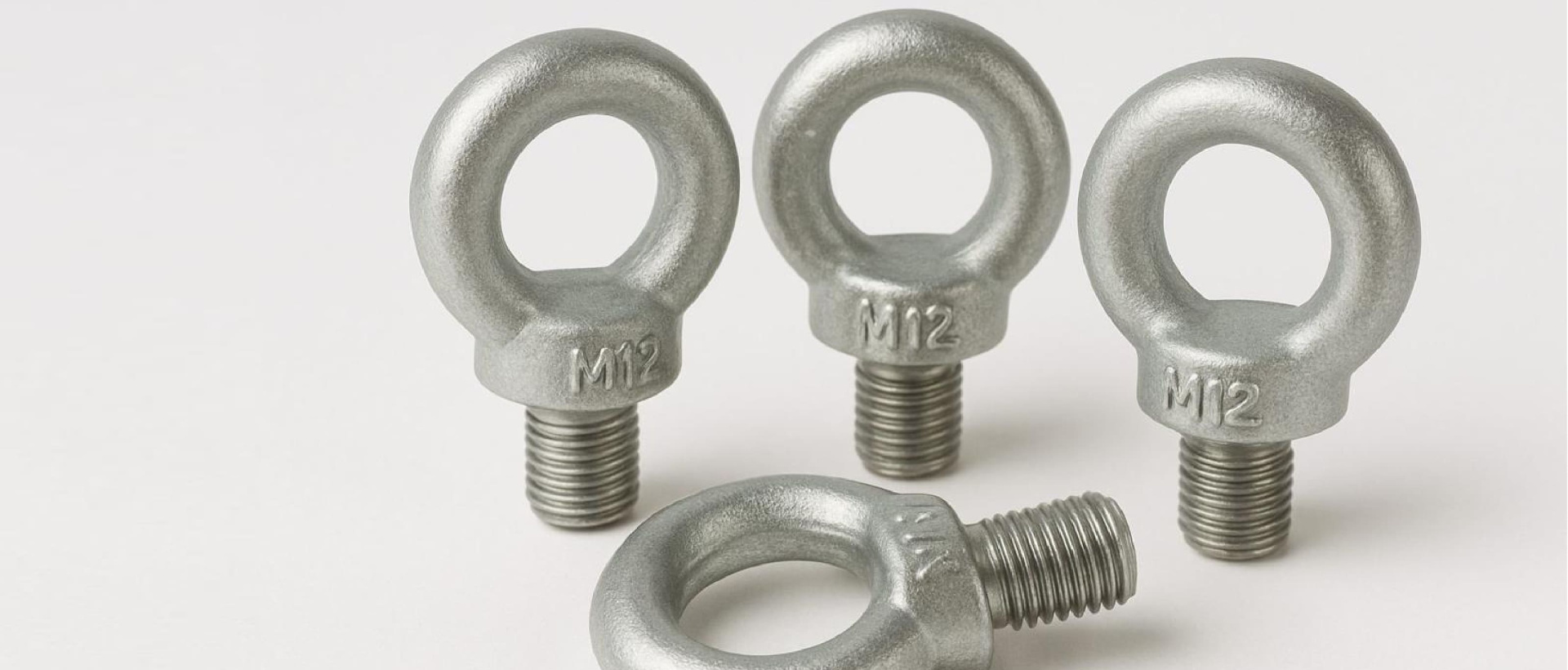

Рым-болт — универсальное крепежное решение для подъема и фиксации тяжелых грузов. Его прочность напрямую зависит от диаметра резьбы. Чем больше диаметр, тем большую нагрузку деталь способна выдержать.

Сравнение грузоподъемности рым-болтов разных диаметров приведено в таблице 1.

Таблица 1 – Допустимые нагрузки для рым-болтов DIN 580 вертикально и при наклоне (при условии полной посадки, достаточной глубины резьбы и прочности основания)
Диаметр	Осевой подъем F1, кг	Под углом до 45°* F2, кг	Боковая нагрузка** F3, кг
M8	140	100	70
M10	230	170	115
M12	340	240	170
M16	700	500	350
M20	1200	860	600
M24	1800	1290	900

* Значения F2 соответствуют подъему с отклонением при соблюдении условий применения (как правило, парная симметричная строповка; одиночная боковая нагрузка не допускается).
** F3 — поперечная составляющая; как правило, не рекомендуется к применению.

Рым-гайки применяются там, где необходимо закрепить петлю на готовый болт или шпильку. Их показатели близки к болтам, но немного ниже из-за особенностей фиксации. Грузоподъемность рым- гаек приведена в таблице 2.

Таблица 2 – Допустимые нагрузки для рым-гаек DIN 582 (при условии полной посадки, достаточной глубины резьбы и прочности шпильки/болта)
Диаметр	Осевой подъем F1, кг	Под углом 0–45°	Под углом 45–90°
M8	140	не допускается	не допускается
M10	230	не допускается	не допускается
M12	340	не допускается	не допускается
M16	700	не допускается	не допускается
M20	1200	не допускается	не допускается
M24	1800	не допускается	не допускается

Для DIN 582 производители прямо указывают: подъем с отклонением от оси для рым-гаек запрещен.

Грузоподъемность болтов и гаек схожа: и те, и другие подходят для монтажных работ. Однако гайки чаще применяются в условиях, где уже имеется резьбовое соединение.

Существует определенная зависимость нагрузки от диаметра и шага резьбы. Нагрузка распределяется по резьбовым виткам. Чем глубже вкручен болт, тем выше прочность соединения. Мелкий шаг распределяет нагрузку по большему количеству витков и обеспечивает более прочное соединение при растяжении. Например, М16 с мелкой резьбой будет выдерживать меньшую нагрузку, чем М16 с крупным шагом и правильной глубиной вкручивания.

Использование крепежных изделий из разного материала:

Все изделия проходят сертификацию и имеют маркировку по стандартам DIN 580, DIN 581 или ГОСТ 4751-73. В маркировке указываются диаметр резьбы, допустимая грузоподъемность и материал. Это гарантирует соответствие требованиям безопасности и позволяет точно подобрать элемент под конкретную задачу.

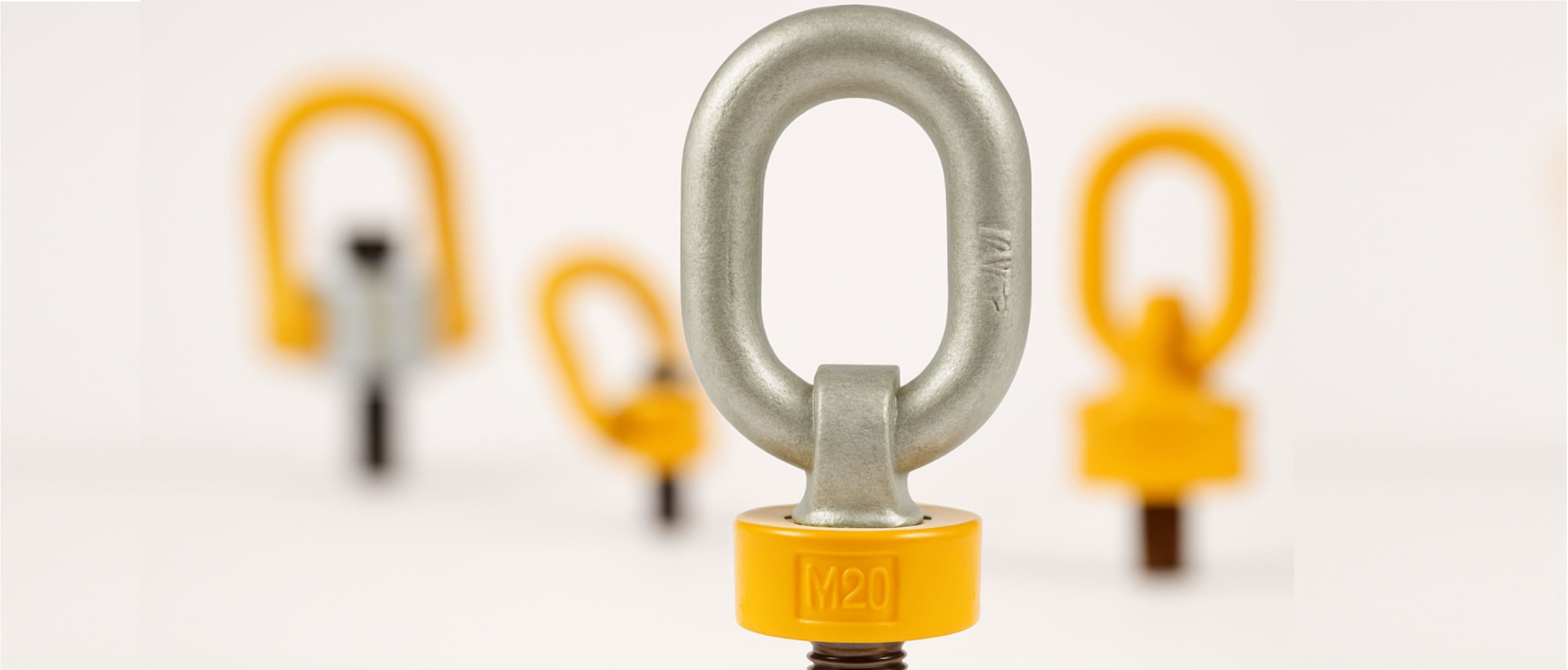

В отличие от стандартных, вертлюжные петли вращаются на 360°, что снижает риск перекручивания и делает подъем более безопасным. Основные эксплуатационные параметры вертлюжных петель приведены в таблице 3.

При подборе рымов и гаек всегда проверяйте таблицы грузоподъемности, учитывайте материал изделия и соответствие стандартам DIN и ГОСТ.

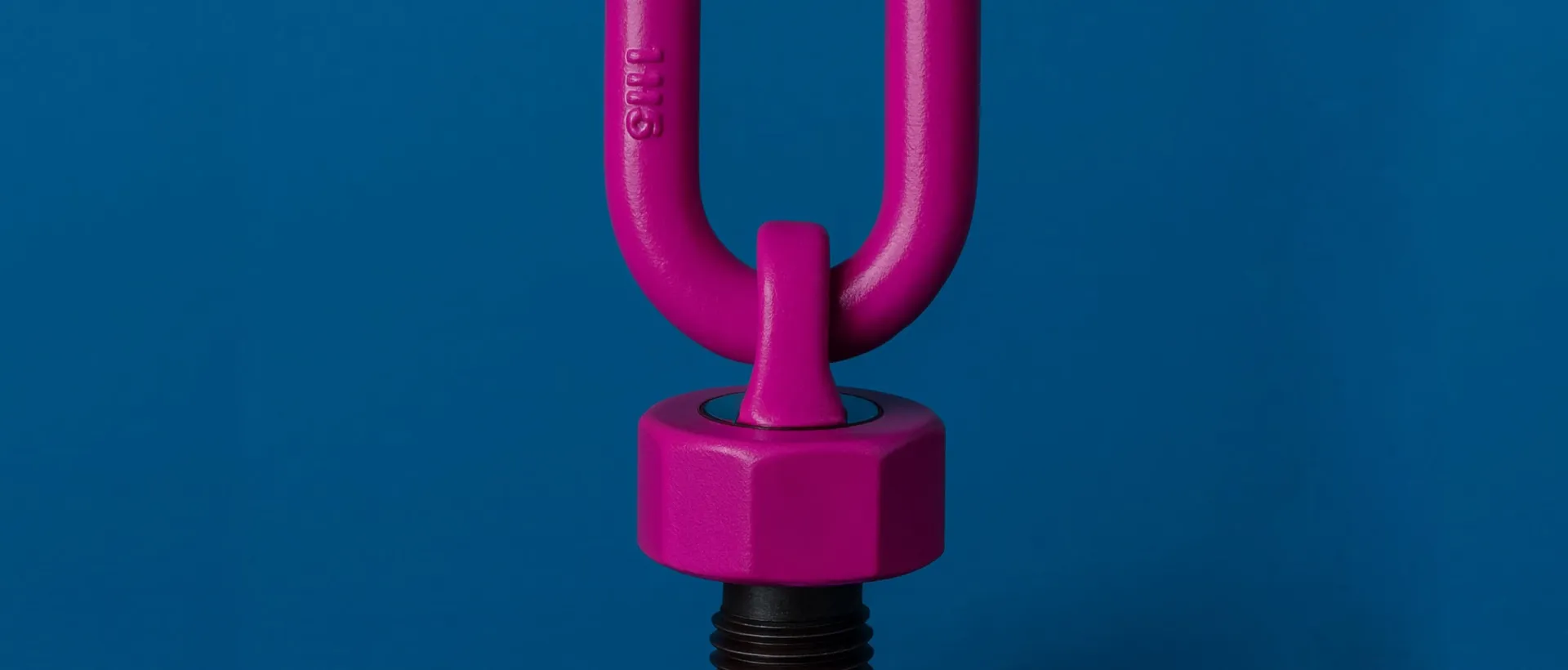

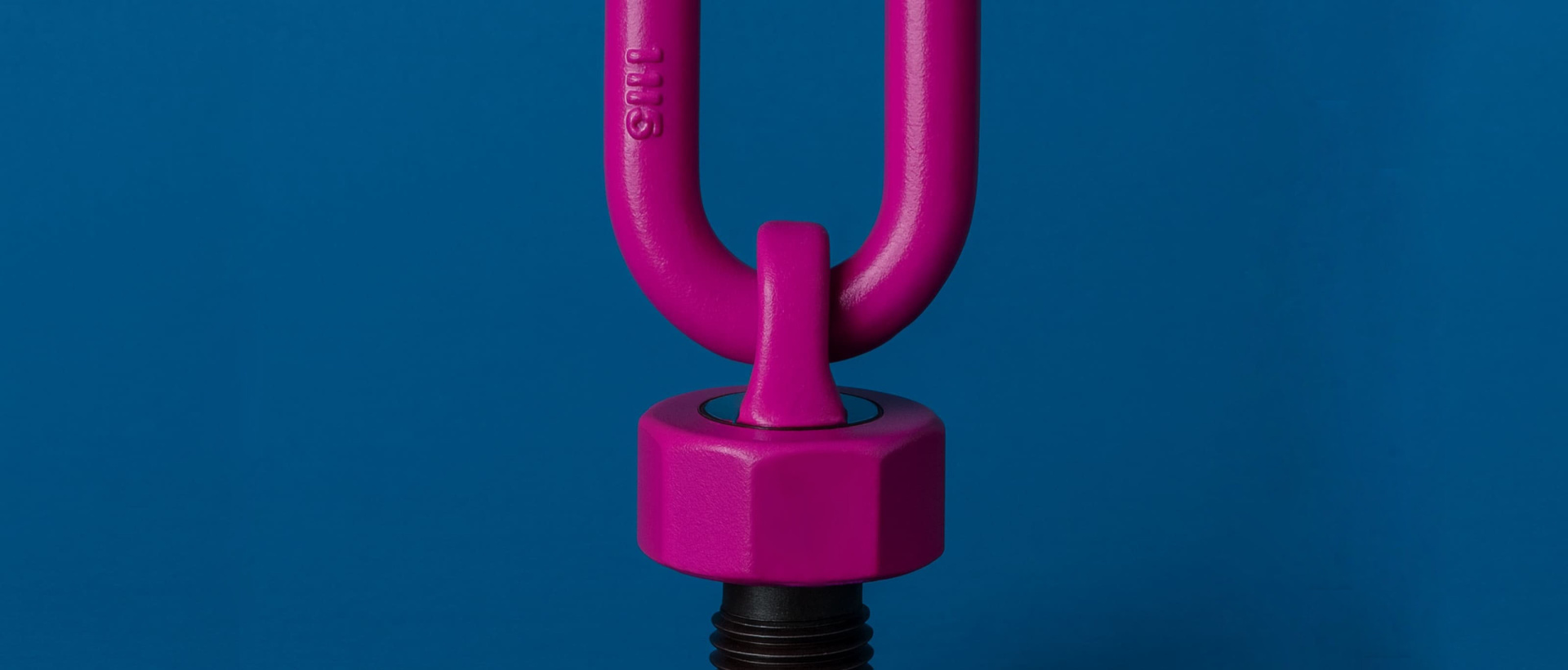

Правильная установка и эксплуатация

Разберемся, как установить рым-болт. Перед установкой важно убедиться, что выбранное крепежное отверстие соответствует диаметру и шагу резьбы. Поверхность должна быть очищена от грязи, коррозии и масляных пятен, которые могут снизить прочность соединения. Болт вкручивается строго по оси, сначала вручную, чтобы исключить перекос, а затем аккуратно подтягивается ключом. Глубина вкручивания — ключевой параметр. В нормативных документах, DIN 580, ГОСТ 4751-73, указывается конкретная минимальная глубина заглубления болта в зависимости от диаметра резьбы. Например, для М16 — не менее 1,25×d.

Приведем пошаговую инструкцию, как установить рым-гайку. Монтаж гайки отличается от установки болта, так как она накручивается на шпильку или болт. Порядок действий следующий:

Правильная строповка и использование монтажных петель

При эксплуатации важно учитывать направление приложения силы. Осевое натяжение безопаснее всего и соответствует заявленной характеристике. При угле до 45° грузоподъемность уменьшается почти в два раза. В DIN 580 допускается использование рым-болтов при углах до 45°, но при условии, что болты установлены парно для симметричной строповки.

Таблица 3 – Характеристики вертлюжных петель
Диаметр резьбы	Грузоподъемность, кг	Угол вращения
М8	120	360°
М10	200	360°
М12	320	360°
М16	650	360°
М20	1100	360°
М24	1700	360°

Для защиты оборудования и самого крепежа применяются текстильные стропы, которые не повреждают металл и обеспечивают мягкое распределение нагрузки. Среди наиболее распространенных решений выделяются такелажные петли, которые позволяют надежно организовать строповку в самых разных условиях эксплуатации. При многоточечной строповке необходимо равномерно распределять вес между несколькими точками, чтобы исключить перегрузку одного из элементов.

Ошибки при монтаже и их последствия

Наиболее распространенная ошибка — перекос при вкручивании. Визуально он может быть незаметен, но под нагрузкой такой болт быстро теряет прочность. Не менее опасен износ резьбы, возникающий при многократной установке без контроля состояния. Изношенные витки не способны удерживать расчетную массу и могут сорваться.

Грамотная установка и регулярная проверка состояния резьбы и петель — обязательное условие безопасной эксплуатации. Экономия времени на монтаже всегда оборачивается повышенными рисками в работе.

Практические советы

Как выбрать рым-болт или гайку для конкретной задачи? Подбор крепежа всегда начинается с оценки параметров груза. Если требуется поднять оборудование на монтажной площадке, оптимальным решением будут рым-болты, которые вкручиваются в крепежное отверстие и выдерживают значительные нагрузки. Если же уже имеется шпилька или болт, проще использовать рым-гайки — они обеспечат ту же надежность, но их монтаж займет меньше времени.

При выборе стоит учитывать не только массу, но и условия применения. Для использования в агрессивной среде или при высокой влажности лучше подойдут детали из нержавеющей стали, а для нормальных условий можно ограничиться стандартными конструкционными сплавами.

Заключение

Безопасность при работе с грузами всегда зависит от качества и правильного подбора оборудования. Такелажные петли, включая рым-болты и рым-гайки, кажутся простыми деталями, но именно они принимают на себя основную нагрузку при подъеме и удержании конструкций. Ошибка в выборе диаметра, материала или способа установки может привести не только к повреждению оборудования, но и к серьезным аварийным ситуациям.

Подведем краткие итоги. Надежность крепежа определяется сочетанием трех факторов — правильный расчет грузоподъемности, грамотный монтаж и регулярный контроль состояния. Если хотя бы один из этих элементов упущен, система теряет прочность. Например, даже сертифицированный болт при перекосе или изношенной резьбе не выдержит заявленных нагрузок.

Использование проверенных изделий особенно важно для отраслей с повышенными требованиями к безопасности: строительство, машиностроение, судостроение, логистика. Здесь недопустимы дешевые аналоги неизвестного происхождения. Сертификация по стандартам DIN и ГОСТ гарантирует, что крепеж прошел испытания и соответствует заявленным характеристикам. Это значит, что при соблюдении правил установки и эксплуатации он прослужит долго и без сбоев.

Отдельное внимание стоит уделить подбору. В ряде случаев правильнее доверить расчеты специалистам, которые учтут вес груза, особенности условий работы и параметры крепежных точек. Такой подход исключает риск ошибок и повышает надежность всей системы.

Рекомендация проста: используйте только проверенные элементы, приобретайте их у надежных поставщиков и не пренебрегайте консультацией профессионалов. Это вложение в безопасность, которое всегда оправдывает себя.

Правильный выбор и установка такелажных петель — это не дополнительная мера предосторожности, а основа безопасной работы с грузами.

FAQ

Почему рым-болт так называется?

Название происходит от немецкого слова Ring — «кольцо». В русском языке закрепился термин «рым», который обозначает болт с кольцом для подъема грузов.

Можно ли использовать рым-болт под углом?

Да, но только при допустимых значениях. При угле более 45° грузоподъемность значительно снижается. Для работы с отклонением лучше использовать вертлюжные петли, которые рассчитаны на боковые нагрузки.

Что такое вертлюжная петля и когда она нужна?

Это разновидность петель, которая может вращаться на 360°. Она необходима там, где груз поднимается в движении или есть риск перекручивания текстильные стропы.

Какие стандарты (ГОСТ, DIN) действуют для рым-болтов и гаек?

Большинство изделий сертифицируются по международному стандарту DIN 580 (болты) и DIN 582 (гайки), а также по российскому стандарту ГОСТ 4751-73. Эти нормы регламентируют размеры, материалы и грузоподъемность.

Как проверить надежность установки такелажной петли?

Убедитесь, что резьба вкручена полностью, кольцо расположено без перекоса, а нагрузка распределяется строго по оси. Перед эксплуатацией желательно провести пробное испытание с небольшой нагрузкой.

Можно ли использовать рым-болт для постоянного крепления груза?

Нет, такие элементы рассчитаны на монтаж и подъем, а не на долговременную фиксацию. Для постоянных соединений применяются другие виды крепежа.

Что такое такелажная точка и чем она отличается от обычной петли?

Такелажная точка — это сертифицированное место крепления, рассчитанное на определенную нагрузку и соответствующее стандартам. В отличие от обычной петли, она имеет паспорт и предназначена для регулярной эксплуатации в промышленности.
