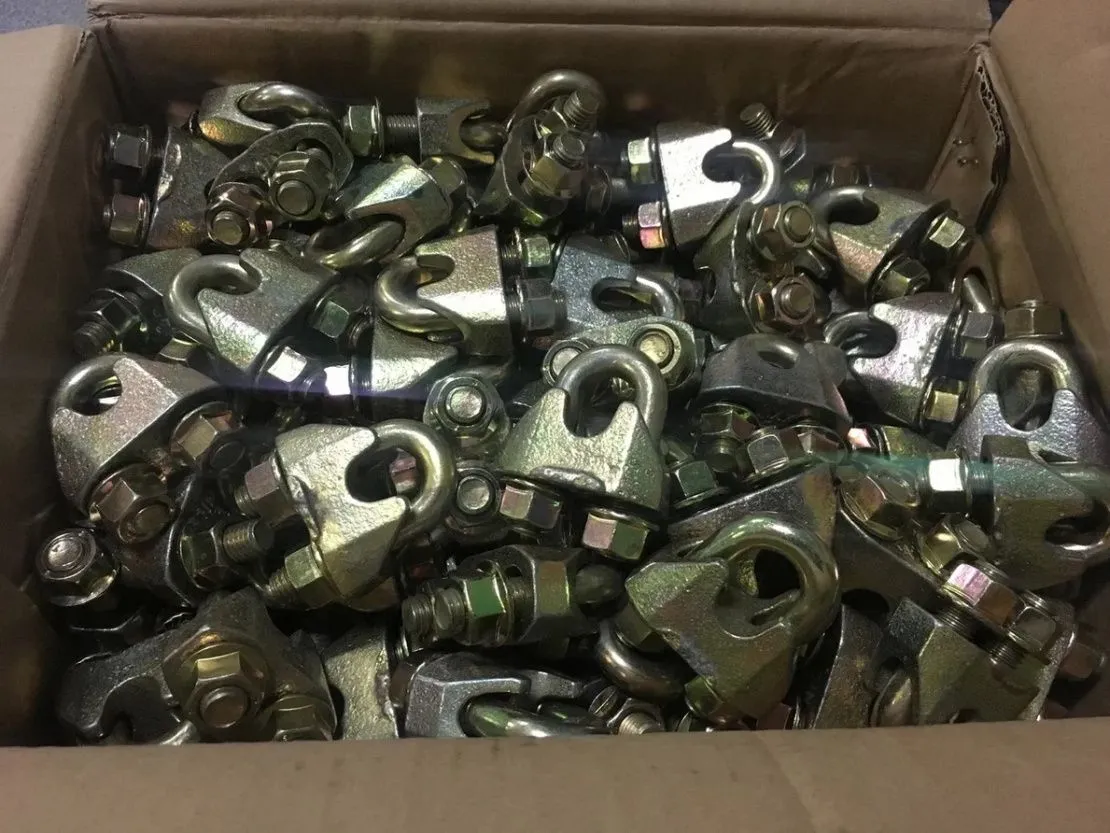

Как правильно подобрать и закрепить зажимы для троса
Время прочтения ~ 11 минут Проволочный стальной трос — это универсальное механическое устройство, которое применяется для поддержания и перемещения груза. При его использовании на кранах или других подъемных устройствах, важно иметь четкое представление о такелажных изделиях, которые используются для крепления и подъема груза.
Такелажнику необходимо понимать типы концевых заделок тросов и знать приспособления, которые могут быть использованы на концах отрезка стального троса. Одним из самых распространенных является канатный зажим.
Из этой статьи вы узнаете:
- Что такое зажим троса
- Виды канатных зажимов
- Распространенные ошибки при использовании
- Этапы установки
Что такое канатный зажим?
Канатные зажимы используются для формирования проушины на конце кабеля, стального каната или для соединения тросов внахлест. Канатные зажимы популярны поскольку они могут быть установлены в полевых условиях и в зависимости от диаметра каната обеспечивают эффективность 80-90% от разрывной прочности.
Примеры ситуаций, в которых можно использовать зажимы для троса:
- Концевая заделка стальных канатов на кране или лебедке
- Пропустить отрезок троса через рым-болт или скобу
- Тросы по периметру дока, парковки и т.п.

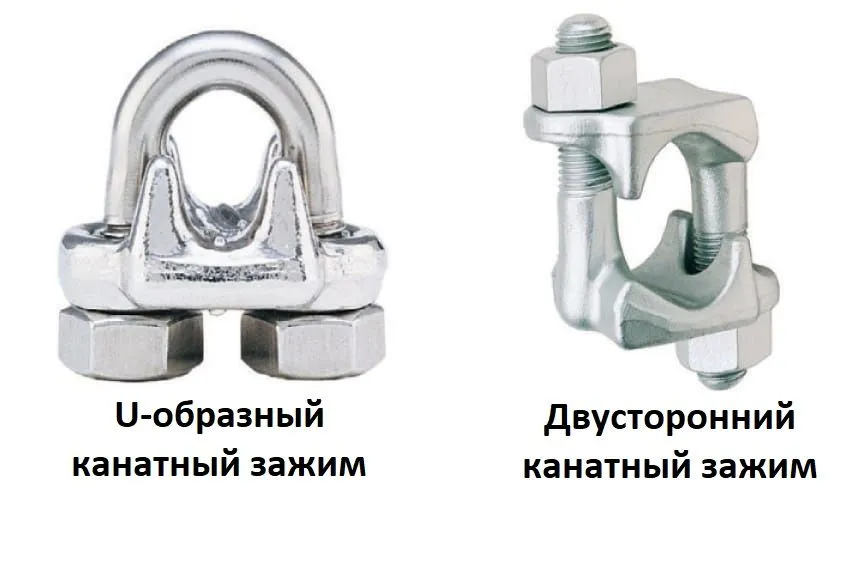

Типы зажимов для тросов
Существует следующие основные виды зажимов для троса — U-образный и двусторонний. U-образные болты с резьбой на концах стержней являются наиболее распространенными и могут быть коваными или изготовлены из штампованной легированной стали.
U-образный зажим
Этот вид зажима для тросов представляет собой U-образный болт, две гайки и металлическую основу (седло). При установке таких такелажных изделий необходимо тщательно продумать и уделить внимание способу их монтажу.
- Кованые зажимы для канатов.
Основание крепления для троса изготовлено из кованой стали. Кованые зажимы нагревают, обтачивают и придают им желаемую форму, в результате чего в стали образуется однородная зернистая структура. Кованые канатные зажимы используются для критических, тяжелых, подвесных нагрузок, таких как лебедочные тросы, подъемные тросы кранов, опорные тросы, оттяжки, буксирные тросы, стяжки, леса и т.д. - Зажимы из мягкой легированной стали.
Такие зажимы используются для изготовления проушин только для легких условий эксплуатации с небольшой прикладываемой нагрузкой, например, для ограждений и оград. Основание такого крепления может разрушиться при интенсивном использовании и не обладает свойствами и такой зернистой структурой, как кованые зажимы.
Двусторонний зажим
Двойные канатные зажимы состоят из двух опор, каждое из которых имеет ножку, и двух гаек — одна используется сверху, а другая снизу. Двойные зажимы для троса можно использовать в обоих направлениях, поэтому отпадает необходимость догадываться, где производить их монтаж — на ходовой (ведущий) или закрепленный (глухой) конец.
Распространенные ошибки при монтаже зажимов для троса
К сожалению, нередко можно увидеть неправильное применение креплений для каната. К наиболее распространенным ошибкам относятся:
- Несоблюдение момента затяжки в соответствии с требованиями производителя.
Для правильной работы требуется использование динамометрического ключа. Слишком сильное или слишком слабое затягивание гаек на зажимах может привести к их поломке. Если зажим затянут слишком сильно, то это может привести к повреждению прядей каната. Если зажим недостаточно затянут, то уменьшается прочность крепления и трос может проскочить. - Неиспользование рекомендованного количества креплений.
Существует требования к минимальному количества зажатий, необходимых для использования в зависимости от диаметра каната. Использование меньшего количества может привести к снижению эффективности и возможной потере несущей способности. - Неправильное расстояние между крепежами.
В зависимости от количества и размера фиксаторов, требуется пропорциональное расстояние между каждым из них. - Расположение на неправильном конце каната.

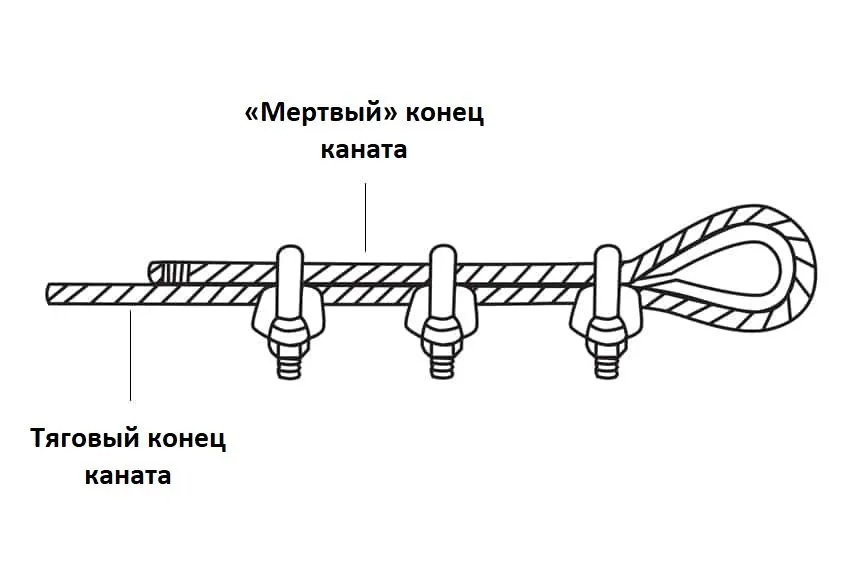

U-образный зажим имеет две стороны: U-образный болт и металлическую основу. При образовании проушины важно установить зажим на правильном конце: металлическая основа располагается на ведущем конце, а U-образный болт должен располагаться на глухом конце. - Использование неправильного типа крепления для конкретного применения.
Важно убедиться, что вы используете правильный зажим для конкретного применения. Крепления из легированной стали можно использовать только для не критичных применений, например, для натяжения тросов при формировании ограды по периметру. Если использование является критическим, где существует потенциальная угроза травмирования людей или причинение материального ущерба, необходимо использоваться кованые зажимы. - Несоответствие троса размеру зажима.
Размер крепления должен соответствовать диаметру каната. В противном случае канат может выскользнуть. - Неудачное перекручивание каната и затягивание фиксаторов.
После монтажа необходимо регулярно проводить осмотр каната и подтягивать зажимы. Важно контролировать момент затяжки гаек, т.к. при многократном использовании они ослабевают.
Размеры зажимов
Важным аспектом покупки и монтажа креплений для вашего проекта является их правильный размер. Это поможет обеспечить безопасную и надежную сборку. Зажимы доступны в размерах от 2 мм до 32 мм. Нужный вам размер зависит от диаметра каната. Для промежуточных размеров используйте зажим большего диаметра.
Обратите внимание, что зажимы нельзя использоваться на тросах с ПВХ-покрытием, предварительно не удалив ПВХ, т.к. это может вызвать проскальзывание и привести к выходу изделия из строя.
Классификация зажимов по DIN
Зажимы DIN 1142
Основа такого крепления изготовлена из литой стали, а U-образный болт — из специальной легированной стали. Поверхность имеет гальванически оцинкованное покрытие. Сертификация доступна по запросу.
Отличительной особенностью фиксаторов DIN 1142 является усиленное свойство, которое позволяет их применять для грузоподъемных операций.
Зажимы DIN 741
Это зажимы для канатов из оцинкованной стали, изготовленные методом горячего цинкования в соответствии с DIN 741, также известные как проволочные зажимы. Они позволяет легко создавать проушины и петли без использования специализированных инструментов — просто затяните гайки, чтобы закрепить стальной трос. Рекомендуется использовать 3 закрепления для одного конца.

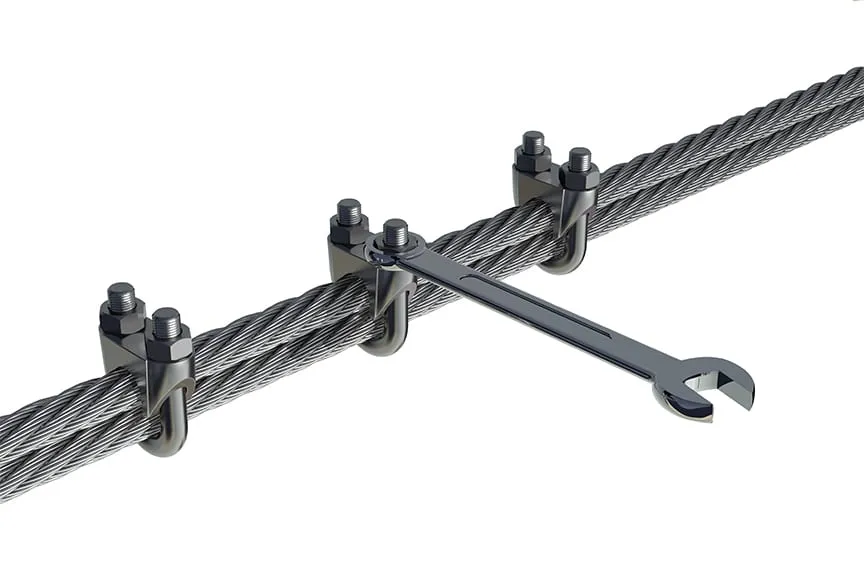

Как установить зажим для троса для образования проушины или установки коуша
Основные шаги по установке зажимов на трос включают:
- Сначала оберните канат вокруг коуша или так, чтобы образовалась проушина, а затем отмотайте нужно количества каната так, как это указано производителем.
- Установите первый канатный зажим на «мертвый» конец с расстоянием в одну ширину основания. С помощью динамометрического ключа затяните гайки.
- При установке второго разместите его как можно ближе к петле или коушу для троса. И снова убедитесь, что гайки правильно затянуты с помощью динамометрического ключа.
- Если требуется более двух фиксаторов, то по тросу их следует располагать на одинаковом расстоянии друг от друга.
Правила эксплуатации
Зажимы следует осмотреть перед использованием, чтобы убедиться в том, что:
- все маркировки читаемы;
- зажим не имеет зазубрин, вмятин и трещин;
- выбран зажим правильного размера;
- к зажиму не применялась сварка или изгибание, т.к. это может повлиять на эксплуатационные характеристики.
Подведем итоги
Зажимы троса — это распространенный и необходимый элемент такелажного оборудования, когда речь идет об использовании тросов и формировании концевых заделок. Они используются для формирования проушины или для соединения двух тросов вместе. Важно понимать правила по установке зажимов, поскольку неправильная установка приводит к снижению эффективности конечного изделия.
В «Р-Системс» мы предлагаем большой ассортимент такелажных изделий и оборудования, в т.ч. стальные тросы, зажимы, крюки, скобы, звенья и многое другое. Если вам необходима консультацию или вы хотите получить предложение по вашему запросу, вы можете связаться с нашим специалистом прямо сейчас любым удобным для вас способом.
