Испытания стальных канатов: дефектоскопия, испытание на разрыв, протокол

Стальной канат в подъемных механизмах несет максимальную нагрузку и фактически отвечает за безопасность работы оборудования. Именно поэтому контроль его состояния требует применения комплексных методов.

Проверка стального каната обычно включает визуальный и визуально-измерительный контроль, инструментальный неразрушающий контроль и, при необходимости, механические испытания образцов. Эти методы дополняют друг друга и служат разным целям. Правильно сочетая их, специалист может вовремя обнаружить дефекты и оценить остаточный ресурс каната, избегая аварий и простоя оборудования.

Какие бывают проверки канатов и что они показывают

Контроль стального каната строят по нарастающей глубине проверки. Сначала выполняют визуальный и визуально-измерительный осмотр по всей длине каната, с особым вниманием к местам заделки, изгибам и участкам с повышенным износом. При таком осмотре выявляют коррозию, обрывы наружных проволок, смятие, деформацию прядей и другие внешние дефекты, а диаметр проверяют измерительным инструментом.

Этот этап обязателен при регулярных осмотрах и после работ с канатом, но он не дает полной картины по внутреннему состоянию. Для выявления скрытых повреждений, внутренних обрывов проволок и потери металлического сечения применяют магнитную дефектоскопию. Если требуется подтвердить фактическую прочность образца, проводят разрушающее испытание на разрыв в лаборатории. Такой подход дает данные и по внешним дефектам, и по внутреннему состоянию, и по несущей способности каната.

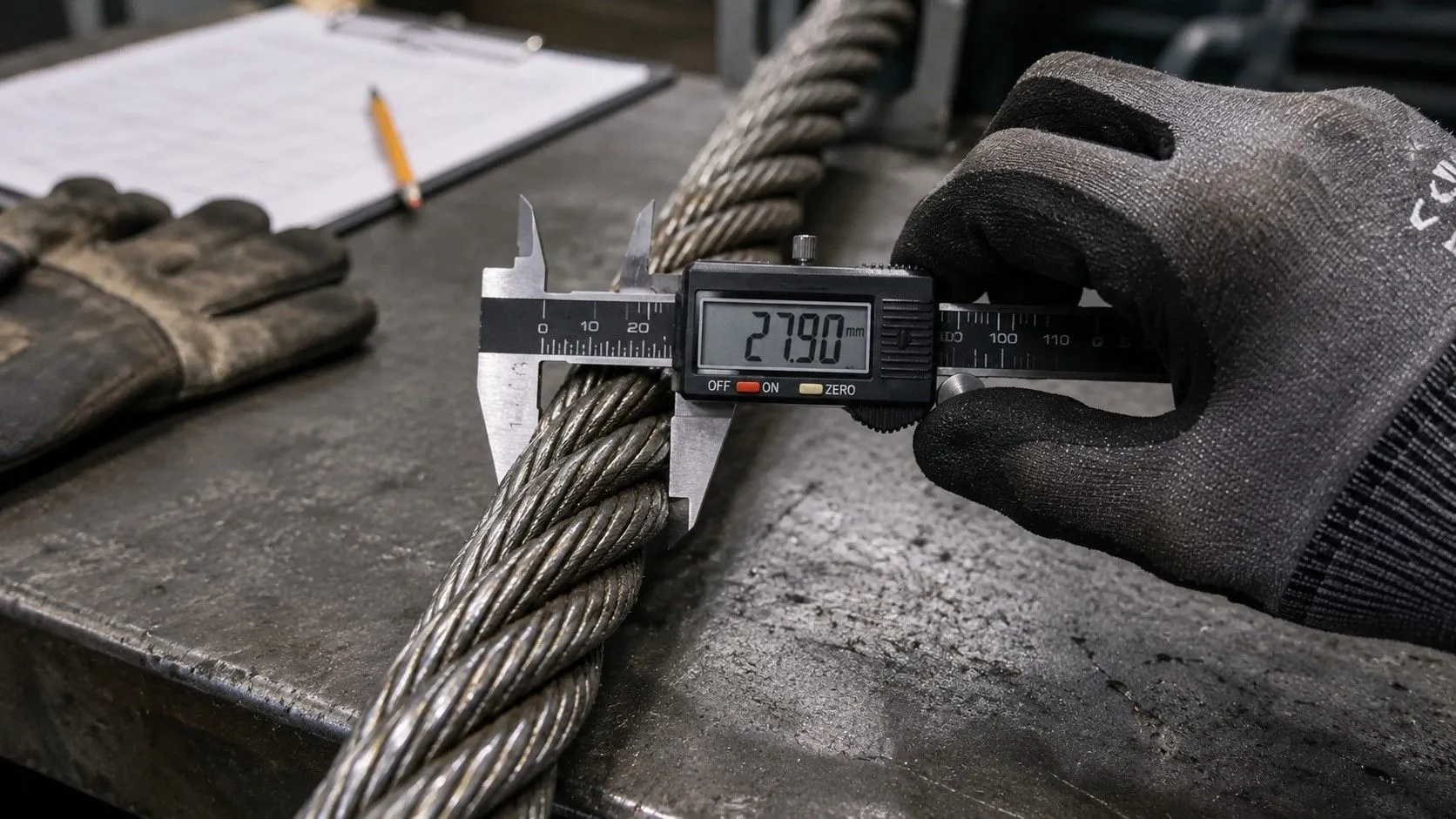

Визуальный осмотр стального каната

Визуальный осмотр — это базовая процедура эксплуатационного контроля. Канат осматривают вдоль всей длины, особенно тщательно — в местах крепления и изгибов. С помощью лупы или увеличительного стекла ищут видимые дефекты: обрывы наружных проволок, местный износ, деформации прядей, коррозию, вмятины и другие внешние дефекты. Измерительными инструментами (микрометр, штангенциркуль) проверяют диаметр каната по всей длине – даже небольшое уменьшение сечения может указывать на износ или повреждение.

Обычно регулярные осмотры проводят раз в месяц или чаще (в зависимости от интенсивности работы). Такой контроль помогает отобрать канаты для дополнительной проверки. При правильном выполнении осмотр выявляет большинство внешних дефектов. Но у него есть ограничения: визуально сложно учесть смазку внутри каната, а внутренние разрывы проволок он не видит вовсе. Поэтому, если внешне канат выглядит нормальным, но в результате эксплуатации возникают проблемы (например, снижение прочности), проводят углубленные проверки – магнитную дефектоскопию или разрушающее испытание.

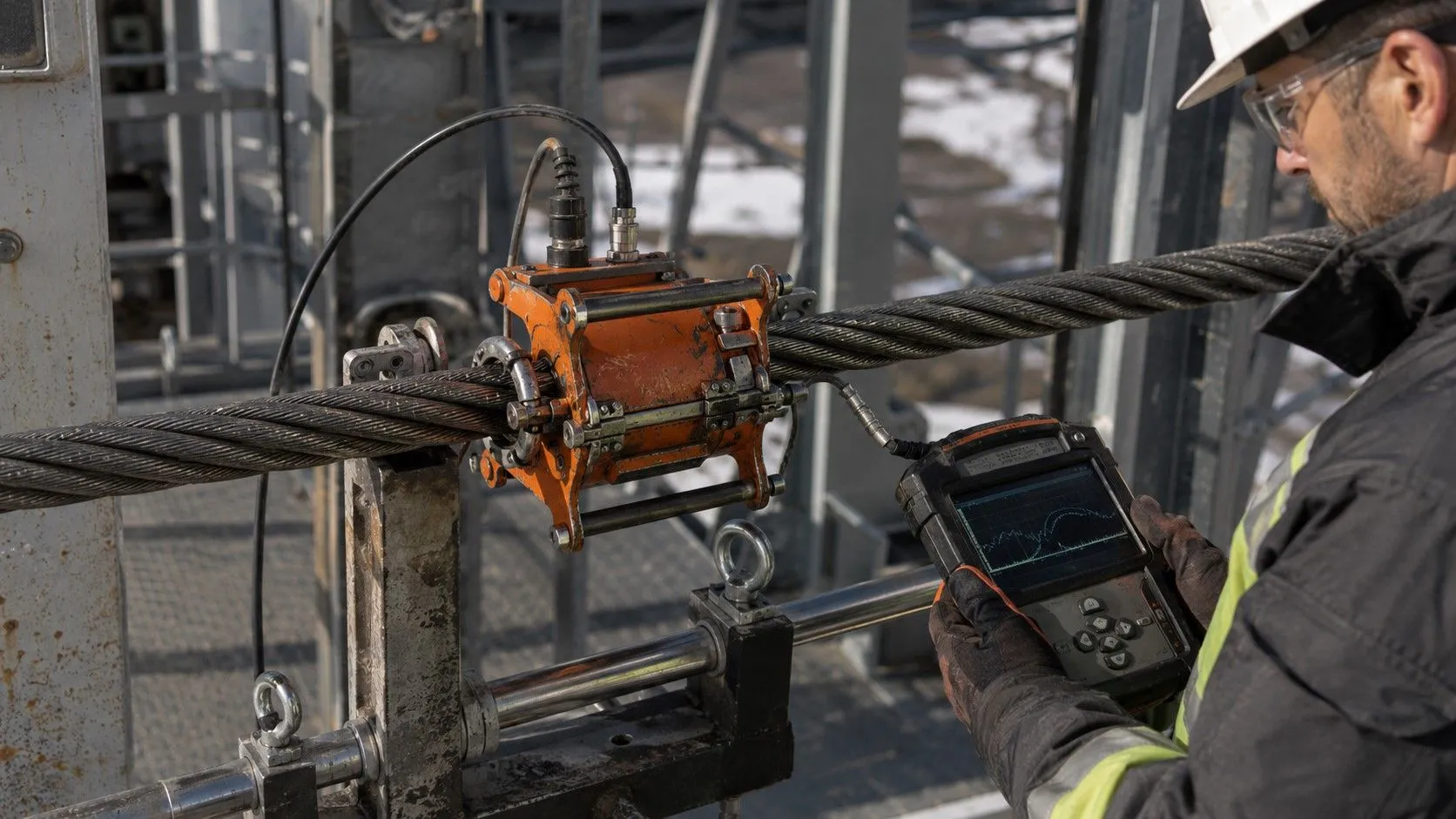

Неразрушающий контроль и дефектоскопия

Неразрушающий контроль (НК) включает методы, позволяющие оценить состояние каната без снятия его с эксплуатации. Основной метод – дефектоскопия. Магнитные дефектоскопы (как, например, ИНТРОС) создают магнитное поле, намагничивают металлический канат и регистрируют изменения магнитного потока, связанные с локальными дефектами и изменением сечения. Такие приборы сканируют материал на движущемся канате или на контролируемом участке, фиксируя дефекты с точностью до долей миллиметра.

Дефектоскопия особенно ценна тем, что выявляет скрытые повреждения (усталостные трещины, внутренние трещины в прядях), которые никакой визуальный метод не обнаружит. Периодичность инструментального контроля устанавливают по отраслевому регламенту для конкретного объекта и типа каната. Но главное – дефектоскопия дает постоянный контроль: результаты можно сравнивать во времени, прогнозируя остаточный ресурс каната. По данным дефектоскопии (дефектограмма, протокол) инженер видит, где именно копятся дефекты, и принимает решение о дальнейшей эксплуатации или замене каната.

Современное оборудование позволяет проводить дефектоскопию даже на движущемся канате. Например, некоторые датчики работают при движении со скоростью до 4 м/с и могут применяться прямо в процессе эксплуатации (при протяжке на роликах). В ряде случаев контроль можно выполнять при медленном перемещении каната через измерительный блок. Конкретный порядок работ должен соответствовать требованиям безопасности и документации на объект.

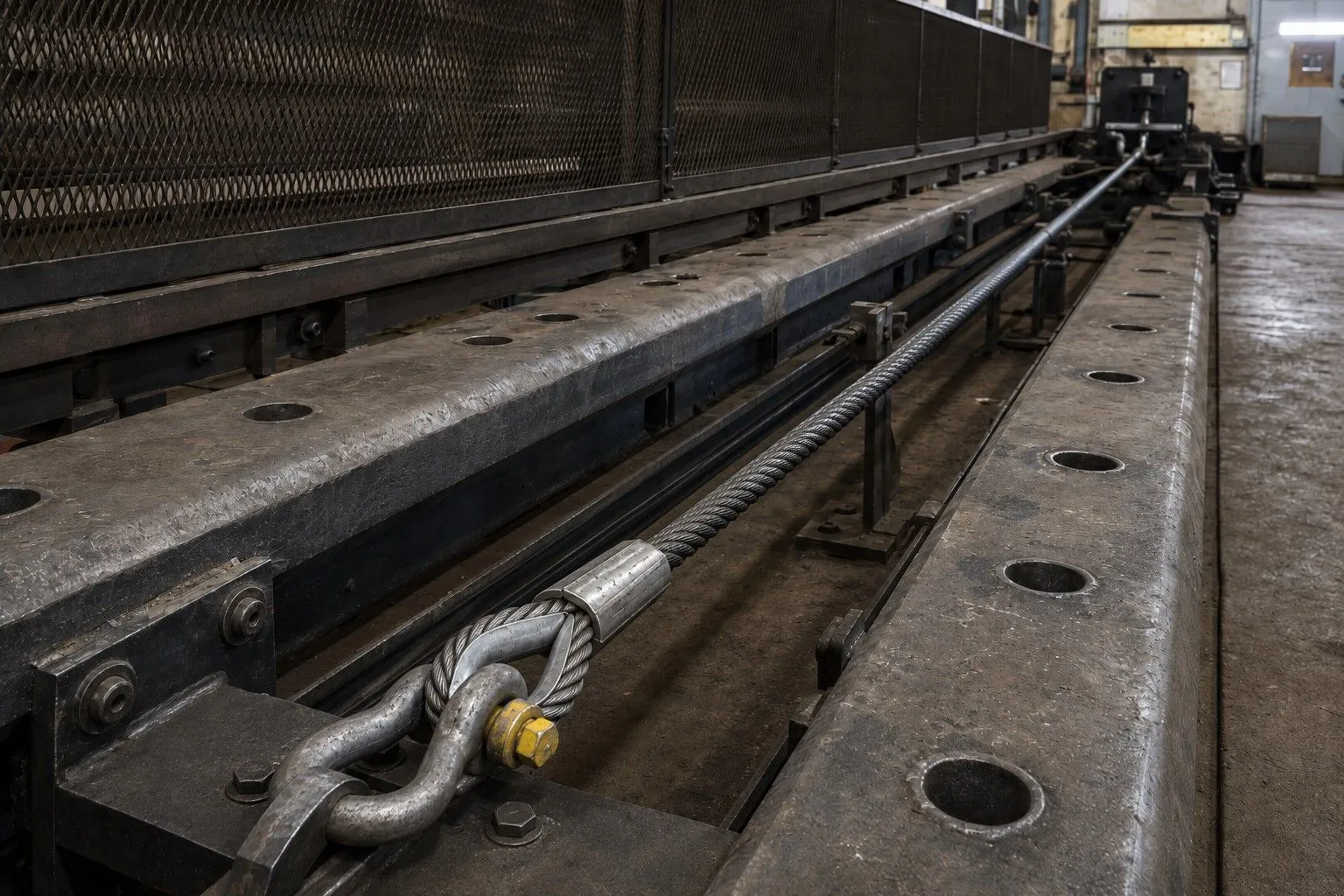

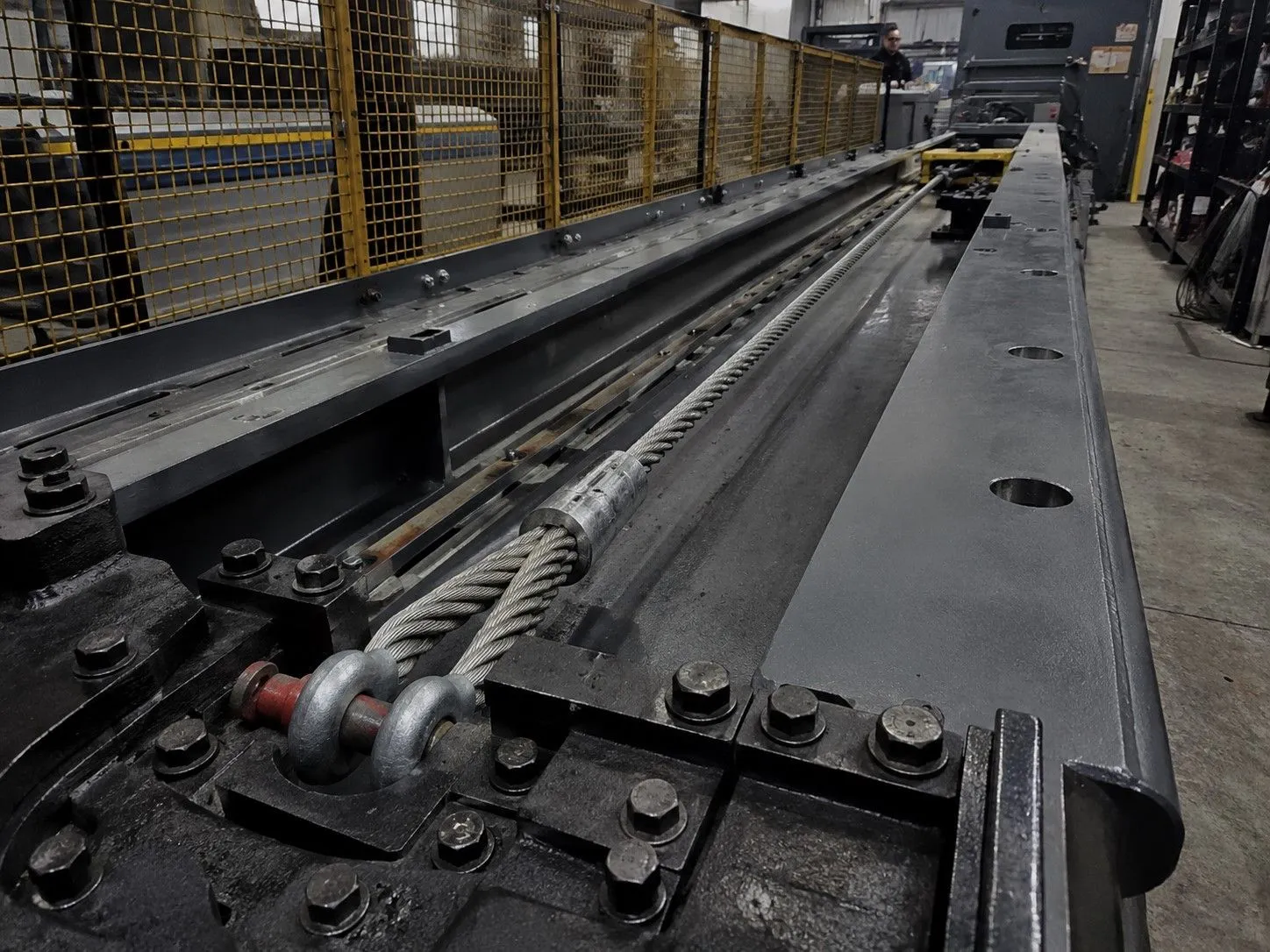

Испытания на разрыв: когда их проводят

Механические испытания образца (на разрыв) – самый «жесткий» контроль каната. Его проводят в специализированных лабораториях, когда нужны гарантированные характеристики прочности.

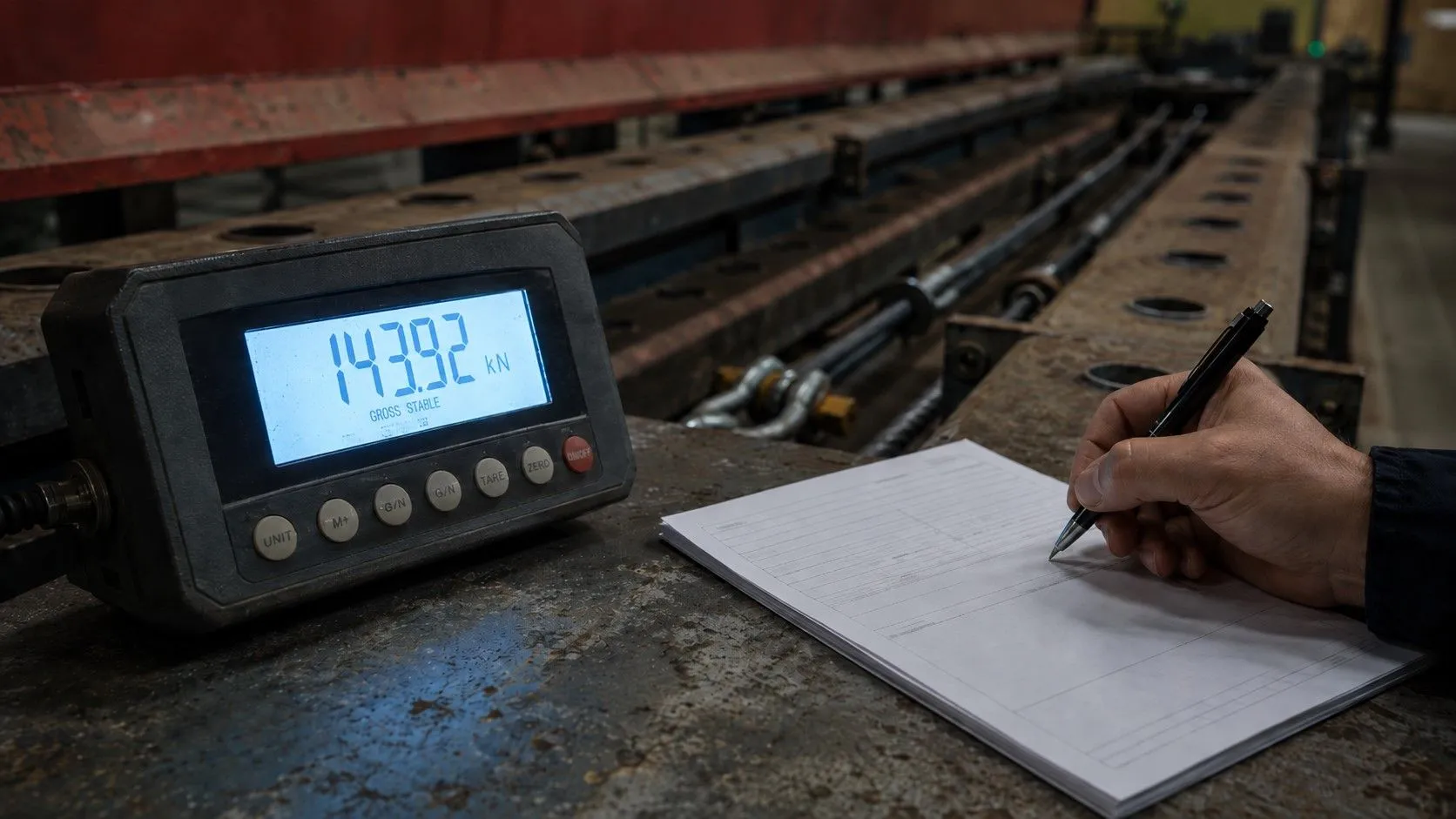

При проведении разрывного теста записывают ключевые параметры: максимальное разрывное усилие каната и относительное удлинение при растяжении. Кроме этого, в протоколе фиксируют идентификацию образца (маркировка, производитель, конструкция, диаметр) и диаграмму «нагрузка–перемещение». Особое внимание уделяется характеру разрушения: металл может разрываться локально (при наличии трещин или брака в сердечнике) или растягиваться равномерно. По этим данным можно проверить, соответствует ли испытанный канат его паспорту и нормативам. Например, протокол разрывного усилия сравнивают с паспортным значением и требованиями нормативной документации.

Когда требуется проверка: типовые ситуации

Решение о том, какие проверки проводить и когда, зависит от условий эксплуатации и этапа жизненного цикла каната. Рассмотрим типичные ситуации:

Соответственно, инженеру важно следовать алгоритму: сначала идентифицировать канат и оценить внешнее состояние (паспорт, маркировка, внешний осмотр), а затем, если нужны более точные данные, прибегать к НК или испытаниям.

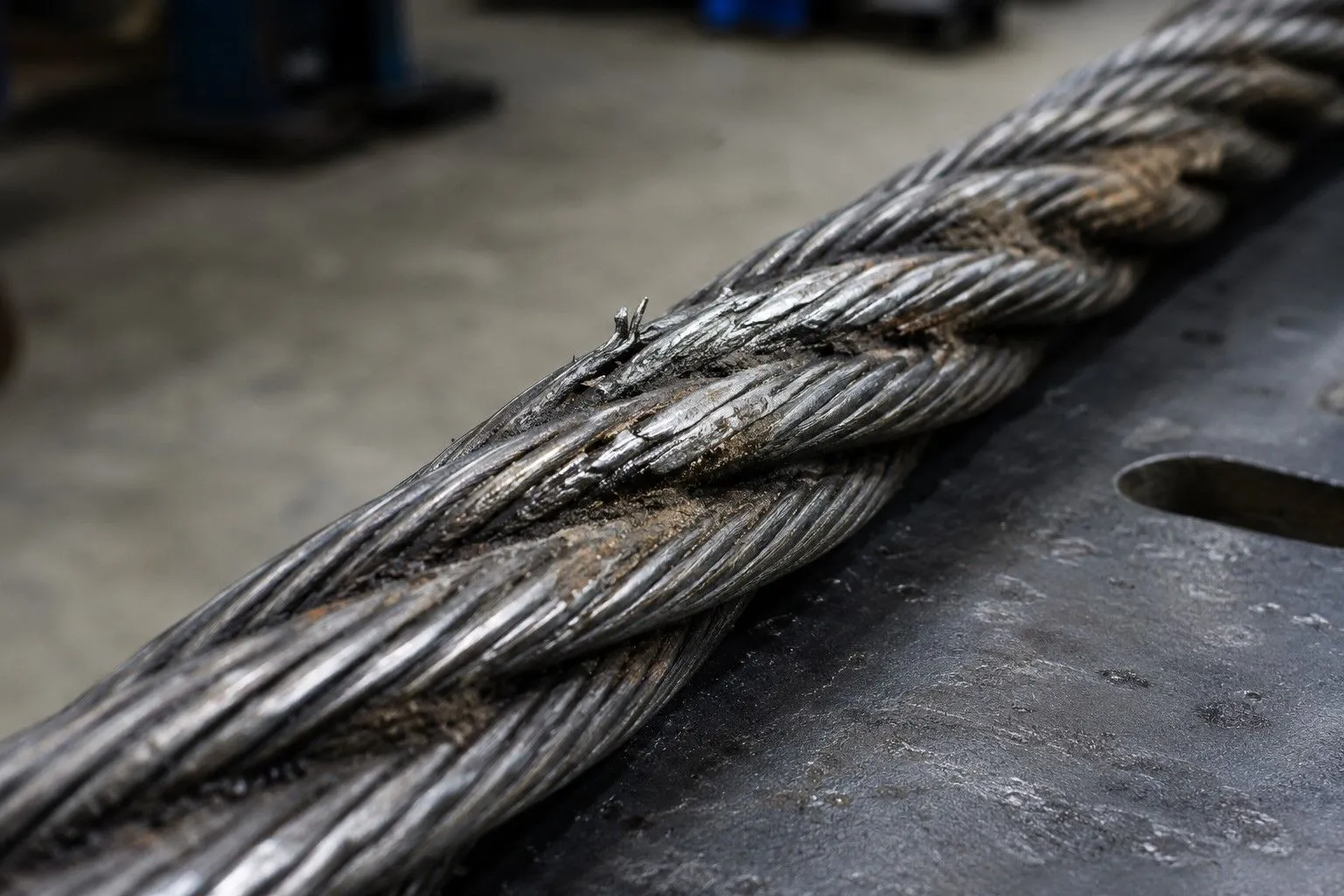

Износ и браковка: признаки, которые нельзя игнорировать

Со временем работающий канат неизбежно изнашивается. Однако регламент безопасности требует выводить из эксплуатации тот канат, у которого достигнут критический износ по основным параметрам. Основания для браковки стальных канатов: обрывы проволок, уменьшение диаметра, поверхностные повреждения и коррозия, деформация. Критерии браковки нужно определять по документам, которые регламентируют контроль канатов в эксплуатации для конкретного оборудования. В документации по эксплуатации (правила безопасности, сертификаты) обычно прописаны такие пороговые значения.

Типичные причины ускоренного износа – это постоянные перегибы каната через блоки и шкивы, абразивные загрязнения, отсутствие смазки, коррозия, резкие перегрузки. Даже нормальные циклы изгибов приводят к усталостным повреждениям проволок, в том числе во внутренних слоях каната. Повреждения от контакта с острыми кромками или посторонними предметами (заклинивания, аварии) тоже резко ускоряют выход каната из строя. Часто приводят к развалу прядей скопления трещин и изломов. Регулярная дефектоскопия позволяет выявить такие повреждения на ранней стадии: например, усталостные микротрещины и чередование обрывов проволок, прежде чем они станут видны снаружи.

Ни в коем случае нельзя оценивать состояние каната только по внешнему виду. Скрытые повреждения — как в проволоках сердечника — могут достигать критического уровня, хотя на поверхности канат выглядит удовлетворительно. Дефектоскопия в таких случаях выявляет те «скрытые» обрывы и снижение сечения, которые не видны при осмотре. Поэтому при любом износе поверхностного слоя стоит делать полный контроль: только он даст ответ, подходит ли еще канат для работы или пора проводить замену.

Как читать результаты протокола испытаний

Протокол разрушающего испытания – это официальный документ, содержащий все измеренные параметры. Рассмотрим основные разделы протокола и на что в первую очередь смотреть.

Что смотреть в первую очередь

Вверху протокола обычно сразу указаны ключевые показатели. Это максимальное разрывное усилие, относительное удлинение (удельное или в процентах), и диаграмма «нагрузка–перемещение». Как правило, первое, что видит инженер – это строку с результатом: соответствует ли разрывное усилие паспортному или нормативному значению. Относительное удлинение характеризует деформацию образца при растяжении и рассматривается вместе с диаграммой нагрузки и характером разрушения. Диаграмма иллюстрирует, как канат вел себя при растяжении: линейное начало и характер обрыва.

Идентификация образца

До анализа цифр сверяют совпадение маркировки и конструктивных данных. В протоколе должны быть указаны: производитель или марка каната, его конструкция (число прядей и проволок, схема свивки), номинальный диаметр. Сверяют эти данные с паспортом каната и упаковкой. Несоответствие здесь – серьезная ошибка (например, испытали не тот диаметр или другой тип каната).

Минимальное разрывное усилие

Это главный параметр испытания на прочность. Он сравнивается с паспортным (или табличным) значением. При приемочных испытаниях MBL должен быть не ниже нормативов (например, ГОСТ, EN, DIN и т.п.) или ТУ на канат. Если тестовый канат показал меньшую силу разрыва, чем нужно, он считается бракованным. Иногда в протоколе указывают суммарную прочность всех проволок (по группам прядей) – это дополнительный контроль, но обычно главное – итоговая сила на разрыв всего образца.

Относительное удлинение

Показывает способность каната деформироваться перед разрывом. Высокое удлинение говорит о хорошей пластичности металла, низкое – о хрупкости. Хотя удлинение не является критерием брака само по себе (нормы на него обычно условны), необычно низкое значение может указывать на проблемы в стали или повреждения, поэтому на него смотрят при анализе характера обрыва.

Диаграмма «нагрузка–перемещение»

График фиксируется в протоколе для справок и анализа. На диаграмме оценивают характер нарастания нагрузки, деформацию образца и момент разрушения. По форме графика опытный инженер может судить о качестве испытания и состоянии образца: неровности на кривой могут свидетельствовать о застрявших прядях, скольжении или других аномалиях во время испытания.

Характер разрушения

Например локальное разрушение, последовательное разрушение отдельных прядей или выраженная пластическая деформация перед разрывом. Это важный показатель. Например, если при испытании образцов троса разрушается не весь образец сразу, а происходит поэтапное разрушение прядей, это может указывать на начавшийся внутренний износ или браковку. В протоколе может быть упомянут цвет металла излома (сигнальный признак перегрева или коррозии) и наличие скручиваний. Сопоставляя характер излома с нормативами и паспортом, делают вывод о причине возможного несоответствия прочности.

Как сопоставлять протокол с паспортом и требованиями

После всех измерений нужно удостовериться, что испытанный образец принадлежит тому же виду каната. Сверяют маркировку и конструкцию (диаметр, число прядей, наличие сердечника) с паспортными данными. Затем сравнивают параметры: MBL и удлинение – с указанными в сертификате, нормативе или ТУ (если приводятся). Обращают внимание на метод испытания и условия: скорость растяжения, температура, калибровка машины. Если в протоколе есть замечания лаборатории, их обязательно учитывают. Иногда несоответствия могут объясняться технологическими допусками, а иногда – скрытой неисправностью каната (например, незарегистрированный дефект).

Часто встречающиеся ошибки при чтении протокола

На практике часто смотрят лишь на графу «Соответствует/не соответствует», но упускают нюансы. Типичные промахи: не сверяют маркировку каната (испытан один диаметр, а паспорту соответствует другой); переносят результат одного образца на весь канат (а при износе прочность может быть разной в разных местах); интерпретируют результат без учета методики испытания (например, если образец был плохо подготовлен, показал большую хрупкость). Важно анализировать все параметры в комплексе.

В итоге правильное прочтение протокола требует внимательного сопоставления данных: от идентификации образца до измеренных параметров и замечаний лаборатории. Это позволяет сделать обоснованный вывод: можно ли продолжать эксплуатацию каната или его нужно убирать по причине брака.

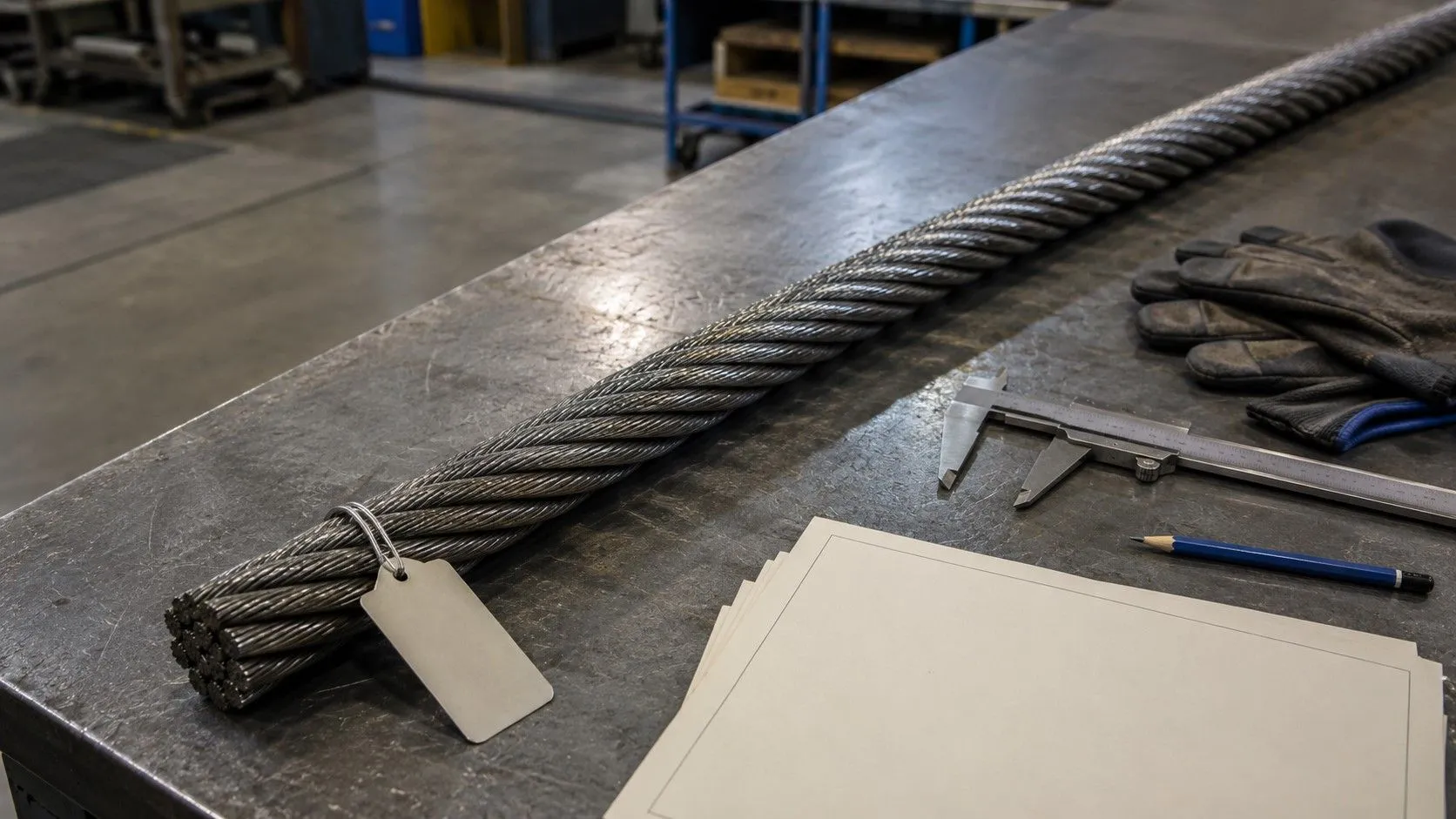

Чек-лист подготовки каната к испытаниям

Перед отправкой каната в лабораторию важно правильно подготовить образец и всю сопроводительную информацию. Вот на что обратить внимание:

Выполнение этого алгоритма существенно увеличит надежность результатов испытаний и снизит риск бюрократических задержек.

Практический алгоритм для инженера или механика

Ниже представлен пошаговый алгоритм контроля каната, который поможет систематизировать работу.

Каждый пункт алгоритма логически вытекает из предыдущего. Такой подход помогает избежать типичных ошибок (некорректной идентификации, пропуска скрытых дефектов, необоснованного продления срока службы каната) и обеспечивает последовательный анализ.

FAQ

Нужно ли испытывать на разрыв каждый новый канат?

Не всегда. Новые канаты, как правило, выпускаются с сертификатом качества, в котором уже учтены заводские испытания. Разрывные тесты при приемке проводятся по регламенту: например, на образцах партии или при вводе очень ответственных канатов. Если сертификат каната соответствует стандартам и канат поставляется по доверенной схеме, то отдельное испытание каждого нового куска не требуется. Обычно достаточно сверить паспортные данные и провести внешний контроль. Лишь в особых случаях (сомнения в качестве или высокая критичность задачи) заказывают испытание на разрыв.

Кто имеет право проводить испытания стальных канатов?

Испытания и инструментальный контроль должны выполнять компетентные организации, у которых подтверждена область работ, а персонал имеет соответствующую квалификацию. Перед заказом стоит проверить область аккредитации лаборатории и применяемую методику.

Какие документы запросить перед испытанием?

Перед отправкой каната на проверку обязательно нужно запросить у заказчика (или у производителя) сертификат качества или паспорт изделия. Эти документы содержат информацию о составе стали, схеме свивки, допускаемых нагрузках и результаты заводских испытаний. Также полезно иметь предыдущие протоколы или дефектограммы, если они были. Укажите эти документы в заявке, чтобы лаборатория могла корректно идентифицировать канат и сверить результаты испытаний с заявленными характеристиками. Без соответствующих документов обработка данных может оказаться неполной.

Нужно ли останавливать оборудование на время дефектоскопии?

При проведении дефектоскопии канат может оставаться в рабочем состоянии, так как многие дефектоскопы рассчитаны на работу с движущимся канатом. В современных системах канат протягивается через датчики с контролируемой скоростью (до 3–4 м/с). Это означает, что оборудование не обязательно останавливать полностью – достаточно обеспечить медленное движение каната и стабильное натяжение. В то же время на практике часто переводят механизм в режим малого хода или останавливают его, чтобы снять лишние вибрации и обеспечить оптимальную позицию считывающих головок. Но принципиально дефектоскопия выполняется на протяженном (рабочем) канате без обрезки куска и без длительного простоя оборудования.

Чем отличаются испытания стальных, синтетических и швартовых канатов?

Стальные, синтетические и швартовые канаты проверяют по разным критериям, потому что у них разная конструкция и разный механизм повреждения. Для стальных канатов ключевыми являются обрывы проволок, коррозия, потеря металлического сечения и разрывное усилие. При испытании синтетических тросов оценивают остаточную прочность, удлинение, истирание, порезы, расслоение волокон и влияние влаги, ультрафиолета или химии. У швартовых канатов, помимо прочности, отдельно смотрят поведение под циклической нагрузкой, износ в зонах контакта, сохранность оплетки и состояние после рывков при швартовке.
