Как выбрать текстильные стропы

02.11.2020

Время прочтения ~ 12 минут

Назначение

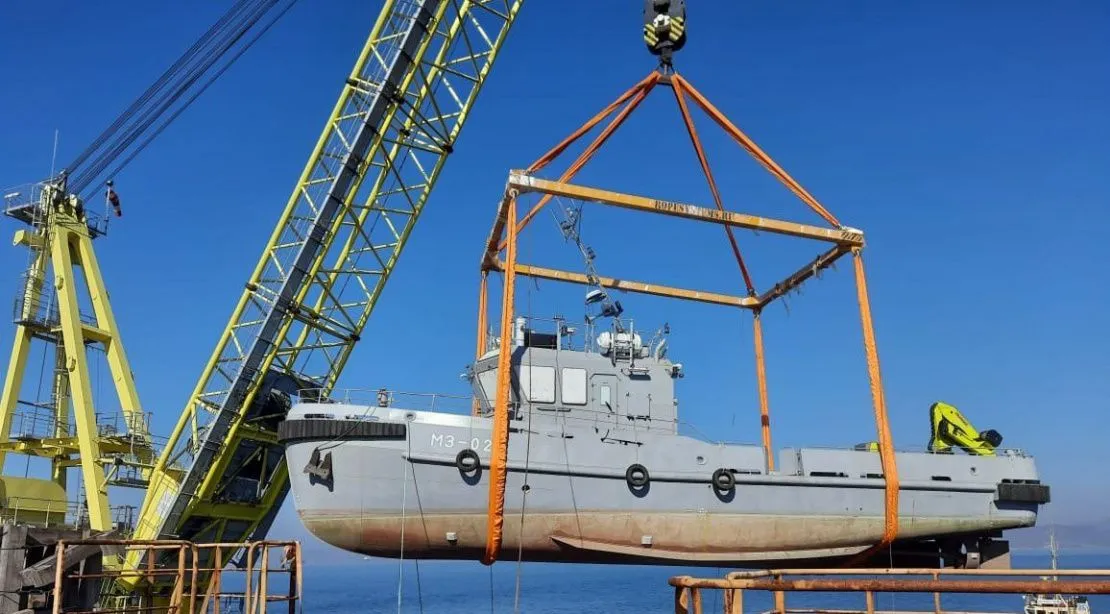

По назначению текстильные стропы делятся на две группы: общего назначения и специальные. Изделия общего назначения применяются для подъема и перемещения грузов подъемными кранами и иной грузоподъемной техникой, они используются в строительстве, промышленности, на транспорте и т.д. Специальные стропы имеют конструктивные особенности и характеристики, позволяющие применять их для решения отдельных задач – для захвата труб трубоукладчиками, перемещения грузов с острыми краями, работа с крупногабаритными грузами и т.д.

Типы текстильных строп

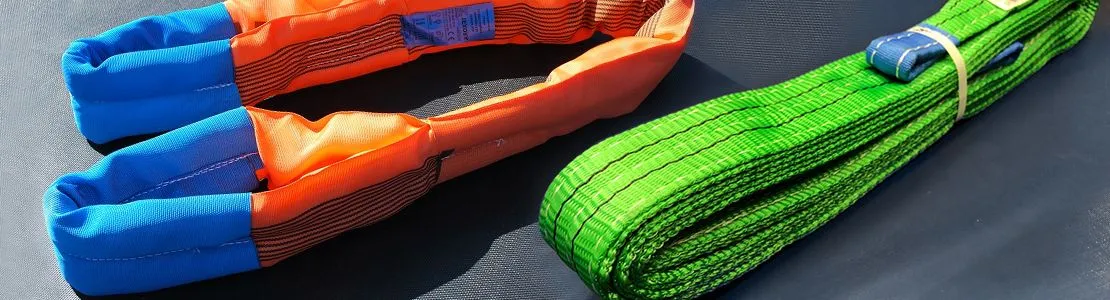

Существуют следующие виды текстильных стропов:

• Плоские – изготовлены из текстильных лент (полиэстер, капрон) шириной 25 – 300 мм;
• Круглопрядные – из полимерных канатов, заключенных в общую оболочку.

Выделяются следующие конструктивные типы текстильных стропов:

• Ветвевые петлевые ленточные (СТП, СТЛ) и круглопрядные (СТКП) – ветвь с двумя мягкими петлями;
• Кольцевые из лент (СТК) и круглопрядные (СТКК);
• Составные (СТС, СТЛП, ССКП) или полотенчатые – увеличенной ширины, из нескольких лент;
• С одной или двумя металлическими петлями (СТ13, СТ23, СТ23С);
• Одноветвевые (1СТ/1СТЛ) и многоветвевые (2СТ/2СТЛ, 3СТ/3СТЛ, 4СТ/4СТЛ) – от 1 до 4 ветвей с крюками на одном конце, вторым концом соединены друг с другом посредством концевых и промежуточных звеньев.

Почти все типы текстильных стропов бывают одно- и многослойными, имеют несколько исполнений по способу формования петель. Указанная маркировка соответствует документам РД-10-33-93, РД 24-СЗК-01-01 и РД 11-07-2007.

Обозначение

Обозначение текстильных стропов включает в себя:

• Цифра – количество ветвей (1, 2, 3 или 4), но только для стропов с крюками;
• Буквенный индекс типа изделия – СТК, СТП, СТС, СТ13, СТ23, СТЛ и т.д.;
• Цифра – грузоподъемность, в т;
• Цифра – общая длина в мм.

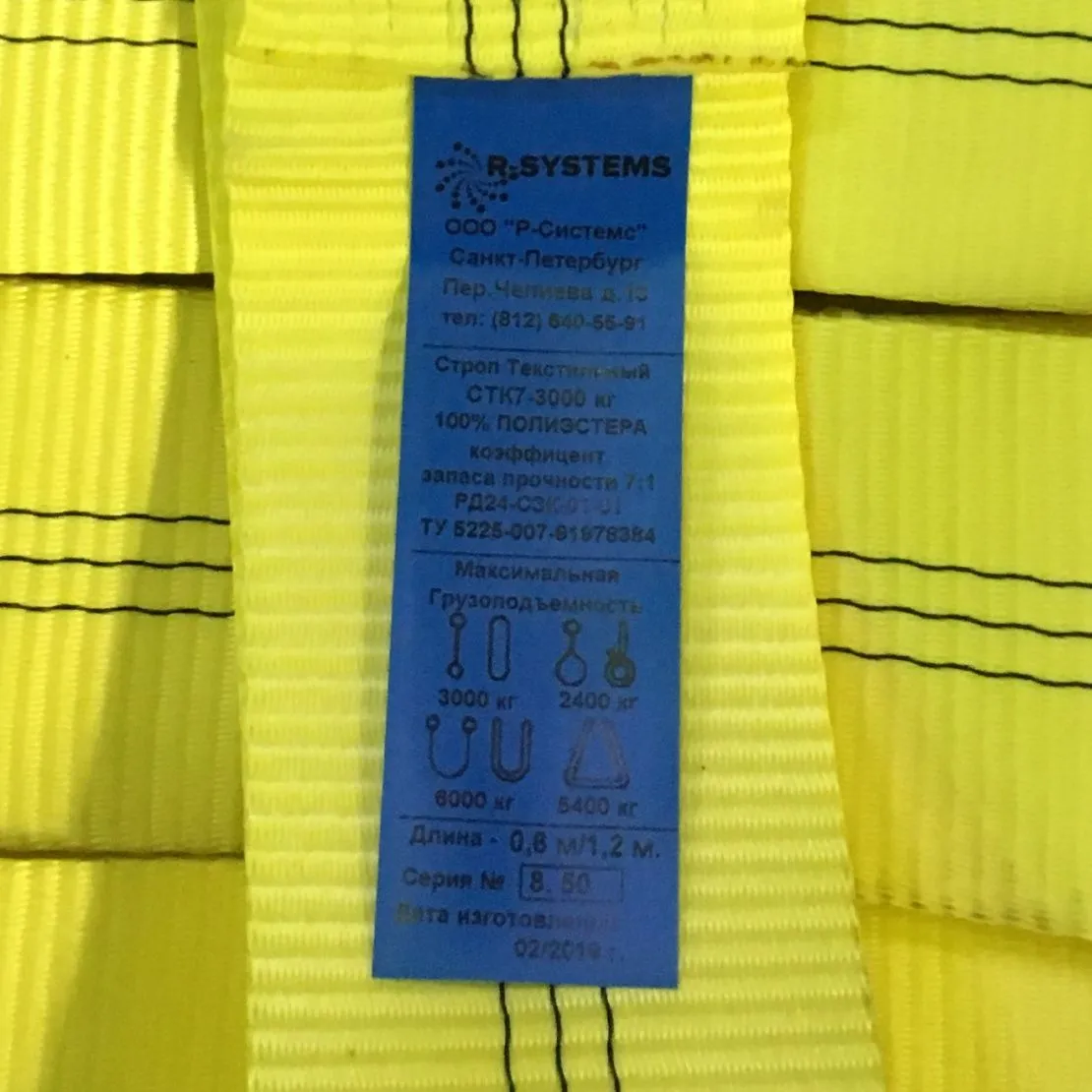

Вся маркировка текстильных стропов согласно документу РД 24-СЗК-01-01 наносится на бирку из износостойкого материала. На ней указывается: тип стропа, г/п, длина, класс прочности, товарный знак компании-производителя, порядковый номер в системе нумерации предприятия-эксплуатанта, дата последних испытаний, ГОСТ или ТУ.

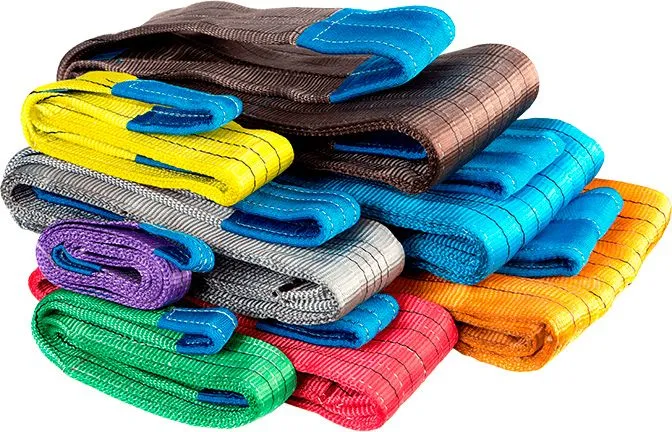

Предусмотрена и цветовая маркировка стропов, ее расшифровка следующая:

• Фиолетовый – до 1 т;
• Зеленый – 2 т;
• Желтый – 3 т;
• Серый – 3 т;
• Красный – 5 т;
• Коричневый – 6 т;
• Синий – 8 т;
• Оранжевый – от 10 т и выше.

Изделия изготавливаются из цветных лент и имеют продольную прострочку, число строчек соответствует максимальной грузоподъемности.

Характеристики

Основные характеристики текстильных стропов следующие:

• Грузоподъемность;
• Коэффициент запаса прочности.
• Разрывное усилие;
• Габариты – длина общая, длина петли (петель), ширина;

Некоторые характеристики прописаны только в стандартах и других документах, а г/п, запас прочности и длина стропа указывается на его бирке.

Грузоподъемность текстильных строп

Грузоподъемность текстильных строп лежит в пределах 0,5 – 20 т.
Наиболее часто используются изделия г/п 0,5, 1, 1,5, 2, 2,5, 3, 4, 6, 8, 10 и 15 тонн.

Однако в реальных условиях эксплуатации такелажное оборудование может испытывать различные нагрузки в зависимости от способа строповки, количества стропов и мест крепления, наклона ветвей и т.д. Поэтому для определения грузоподъемности текстильного стропа используются различные коэффициенты (от 0,8 до 2) и вспомогательные величины.

Коэффициент запаса прочности

Одной из важнейших характеристик является коэффициент запаса прочности текстильных стропов: число, показывающее, во сколько раз разрывное усилие изделия превышает его грузоподъемность. По современным нормам стропы из текстильных лент или нитей должны иметь запас прочности не ниже 7 – 8. Данный параметр также называют коэффициентом надежности.

Вес

Большим преимуществом является вес текстильных стропов: они при равной грузоподъемности в несколько раз легче канатных и цепных. Это позволяет стропальщику выполнять операции с минимальными затратами времени и сил, что повышает безопасность и эффективность погрузочно-разгрузочных работ.

Использование текстильных стропов

Эксплуатация текстильных стропов должна соответствовать документу РД 220-14-98, нормативам Ростехнадзора и отраслевым стандартам. Можно выделить некоторые основные правила:

• Использование текстильных стропов допускается только стропальщиками и квалифицированными специалистами;
• Снаряжение должно отвечать требованиям стандартов, содержаться в порядке, регулярно проверяться и заменяться;
• Применение текстильных строп должно производиться по утвержденным схемам строповки и в соответствии с технологическими картами;
• Обвязка груза должна выполняться без перекруток и узлов, груз должен крепиться надежно, для защиты от острых кромок необходимо использовать подкладки, и т.д.

При правильной работе достигается установленный стандартами срок эксплуатации стропов и обеспечивается безопасность.

Хранение

В соответствии с документом РД 220-14-98 хранение текстильных стропов должно быть организовано в сухих, чистых проветриваемых помещениях на полках из материалов, не подверженных коррозии

Не допускается контакт изделий с агрессивными газами и химическими веществами, а также с подверженными коррозии материалами. Стропы не должны подвергаться воздействию высоких температур и ультрафиолетового излучения. Особо указывается, что пригодные для эксплуатации стропы должны храниться отдельно от поврежденных.

Защита текстильных строп

Для продления срока службы снаряжения используется различная защита текстильных строп:

• Несъемные и съемные защитные чехлы из текстильной ленты, полиуретана и комбинированные;
• Защитные накладки текстильные и полиуретановые, пришитые к телу стропа и съемные;
• Кромкозащитные уголки пластиковые на груз с острыми гранями.

Защита текстильных строп выбирается в зависимости от типа оборудования, типа грузов и условий эксплуатации.

Браковка. Нормы и правила.

Браковка текстильных стропов осуществляется в соответствии с различными руководящими документами, в том числе РД 220-14-98, ФНП №533 (Приложение №7) и другими. Установлены следующие правила:

• Стропы проверяются стропальщиками перед каждым применением, ответственными должностными лицами – раз в 10 дней; редко используемые изделия проверяются непосредственно перед выдачей;
• Если обнаруженные дефекты выше, чем нормы браковки, изделие изымается из эксплуатации;
• Результаты проверки заносятся в журнал.

Установлены различные признаки браковки: порезы, разрывы или потертости, затрагивающие до 10% нитей или 10% длины стропа; расслоения ленты на 0,5 м тела стропа или 0,2 м его края; трещины и повреждения элементов стропа (петель, карабинов, обойм, колец и т.д.), их износ до 10% площади поперечного сечения или 5% линейных размеров.

Периодичность осмотра

Установлена следующая периодичность осмотра текстильных стропов:

• Перед каждым применением – осмотр проводят стропальщики;
• Каждые 10 дней – осмотр и браковку производит ответственный специалист эксплуатирующей организации;
• Снаряжение, снятое с хранения или редко используемое – перед выдачей, при этом требуется произвести испытание на прочность двухкратной нагрузкой в течение 10 минут.

Редким считается использование не чаще одного раза в 10 дней, данный факт оформляется соответствующим документом.

Срок годности

Следует отличать срок годности текстильных строп от срока их эксплуатации (службы)

Под сроком годности подразумевается срок, в течение которого изделие может нормально выполнять свои функции. Большинство производителей приравнивают срок годности к гарантийному сроку, который обычно составляет 6 или 12 месяцев. Если стропы хранятся больше указанного срока, они должны быть подвергнуты испытанию двойной нагрузкой в течение 10 минут. Изделие, успешно прошедшее испытание, допускается к эксплуатации.

Расчет текстильных строп

При выборе снаряжения для грузоподъемного оборудования необходимо произвести правильный расчет текстильных строп, что исключит возникновение аварийных ситуаций.

При расчете необходимо учитывать:

• Требуемую грузоподъемность;
• Запас прочности;
• Способы строповки грузов (при разных способах грузоподъемность стропа может как уменьшаться, так и увеличиваться до двух раз);
• Конструкция стропов, количество ветвей и другие характеристики.

При расчете текстильных стропов с помощью специальных формул определяется предполагаемая нагрузка на одну ветвь и весь строп, на его части (крюки, карабины и др.), распределение массы на ветви и т.д.

Все искомые параметры должны лежать в пределах, установленных нормативами, инструкцией по эксплуатации оборудования и другими документами – только в этом случае эксплуатация снаряжения будет эффективной и безопасной.
