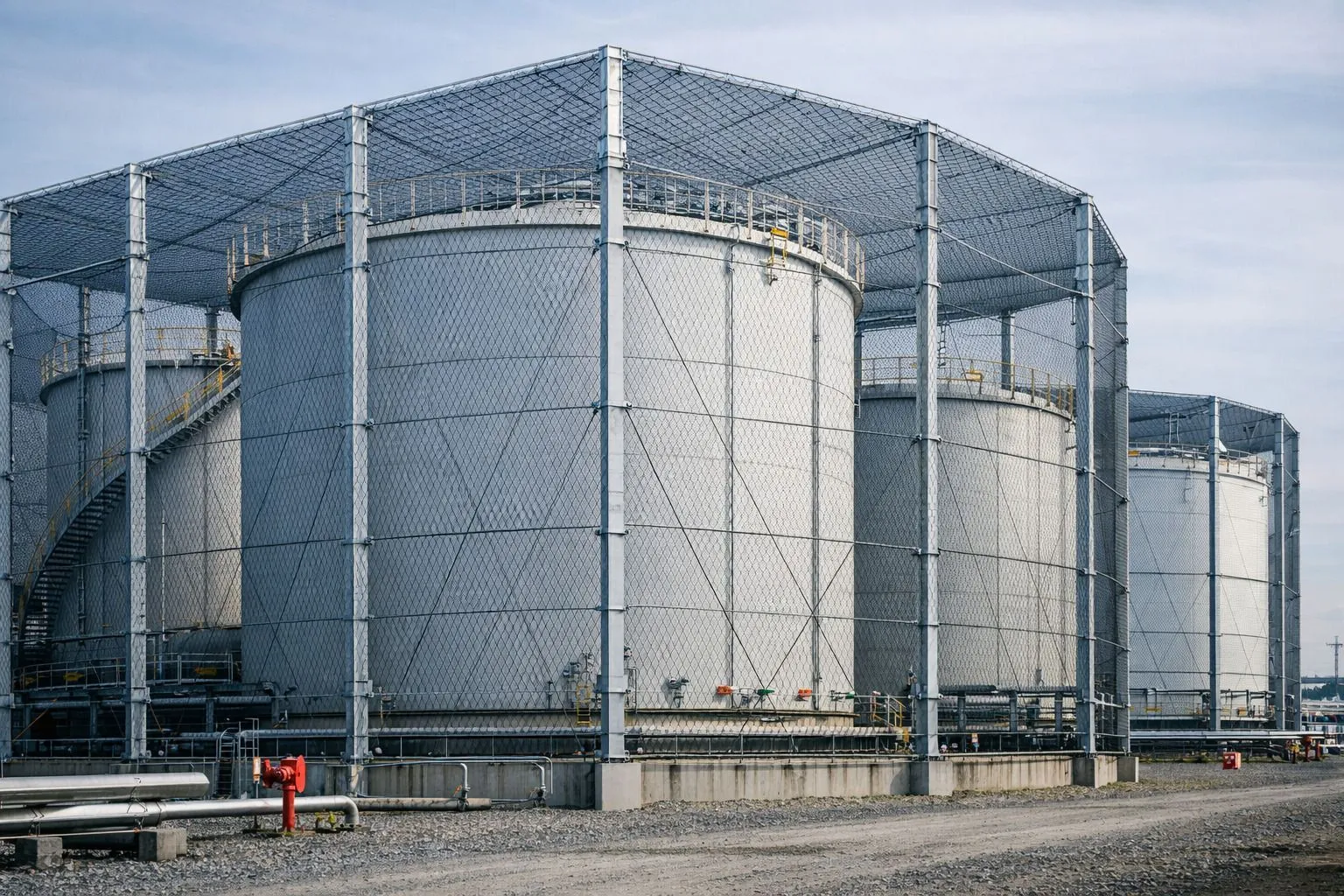

Защита объектов от БПЛА: инженерные решения для резервуаров, подстанций и промышленных предприятий

Вопрос защиты объектов от БПЛА сегодня стал практической задачей для ТЭК, заводов и инфраструктуры. Для предприятий важна не абстрактная "сетка", а рабочая система, которая помогает организовать защиту от БПЛА для резервуаров, подстанций, зданий и зон, где размещено технологическое оборудование. В таких задачах применяют решения инженерной пассивной защиты, которые дополняют другие рубежи безопасности и снижают риск повреждения объекта от БПЛА.

Почему тема защиты объектов от БПЛА стала задачей №1 для КИИ и промышленности

Для предприятий риск связан не только с попаданием БПЛА, но и с последствиями для процесса, персонала и оборудования. Один удар аппарата по уязвимой зоне может вызвать простой, ремонт, ограничение доступа и остановку отдельных операций на предприятии. Поэтому защита производственных объектов рассматривается как часть общей системы надежности.

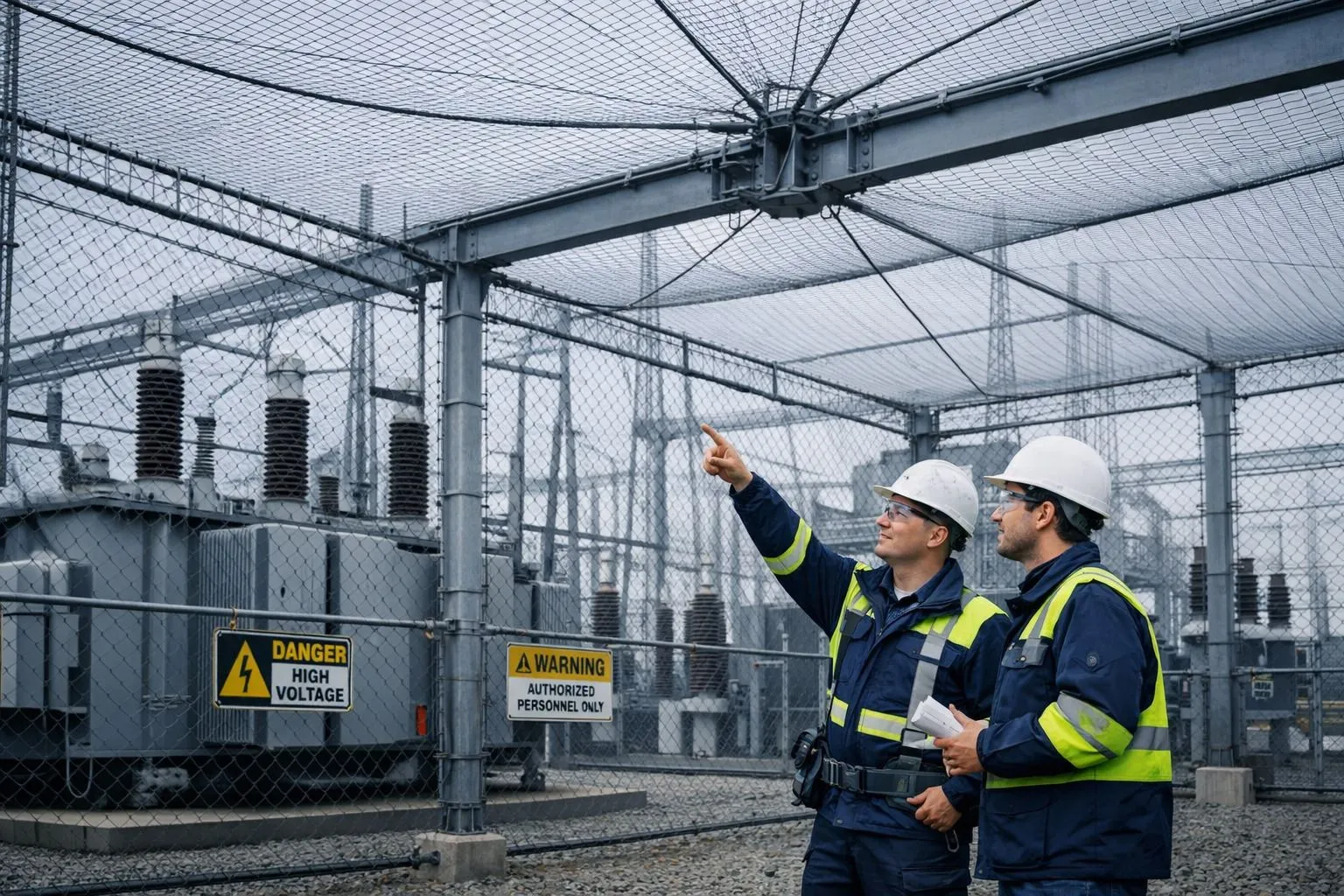

Для ТЭК от дронов и БПЛА особенно важны подстанции, резервуары, эстакады и открытые площадки. На таких объектах часто есть наружное технологическое оборудование, а значит, вопрос защиты возникает уже на уровне эксплуатации, а не только на этапе строительства.

Пассивная и активная защита: место сеточных решений в системе безопасности

Пассивной защиты от БПЛА недостаточно, если рассматривать ее как единственное средство. Но пассивную защиту эффективно используют как физический барьер в составе комплексной схемы. Такой подход добавляет дополнительный рубеж защиты от БПЛА для объекта, который работает независимо от каналов обнаружения.

Инженерной защите объектов здесь отводится понятная роль:

Именно поэтому решения инженерной пассивной защиты рассматривают вместе с активными средствами, а не вместо них.

Термины и классы угроз

В прикладной практике важно различать "полотно" и систему. ЗОК — это защитно-ограждающие конструкции, а не только сетка. В состав ЗОК входят улавливающий элемент, несущие элементы, узлы крепления и сопряжения.

Также важно понимать, что беспилотные летательные аппараты отличаются по массе, скорости и сценарию удара. Одни беспилотные летательные аппараты создают нагрузку, которую можно эффективно перераспределить, другие требуют иной архитектуры защиты. Поэтому проектирование и выбор схемы делают под расчетный сценарий, а не "по каталогу".

Где сеточные решения работают, а где нет

Сеточные решения работают там, где нужна защита от БПЛА для локальных зон, периметров и навесных схем над оборудованием. Это подходит для задач, где требуется снизить риск повреждения объекта, здания или узла в пределах расчетных параметров.

При этом защиту от БПЛА нельзя позиционировать как универсальное решение против любых угроз. Для части сценариев по массе, скорости и вторичным факторам нужна многослойная схема. Иначе защите и реальной эффективности будут приписаны свойства, которых у конкретной системы нет.

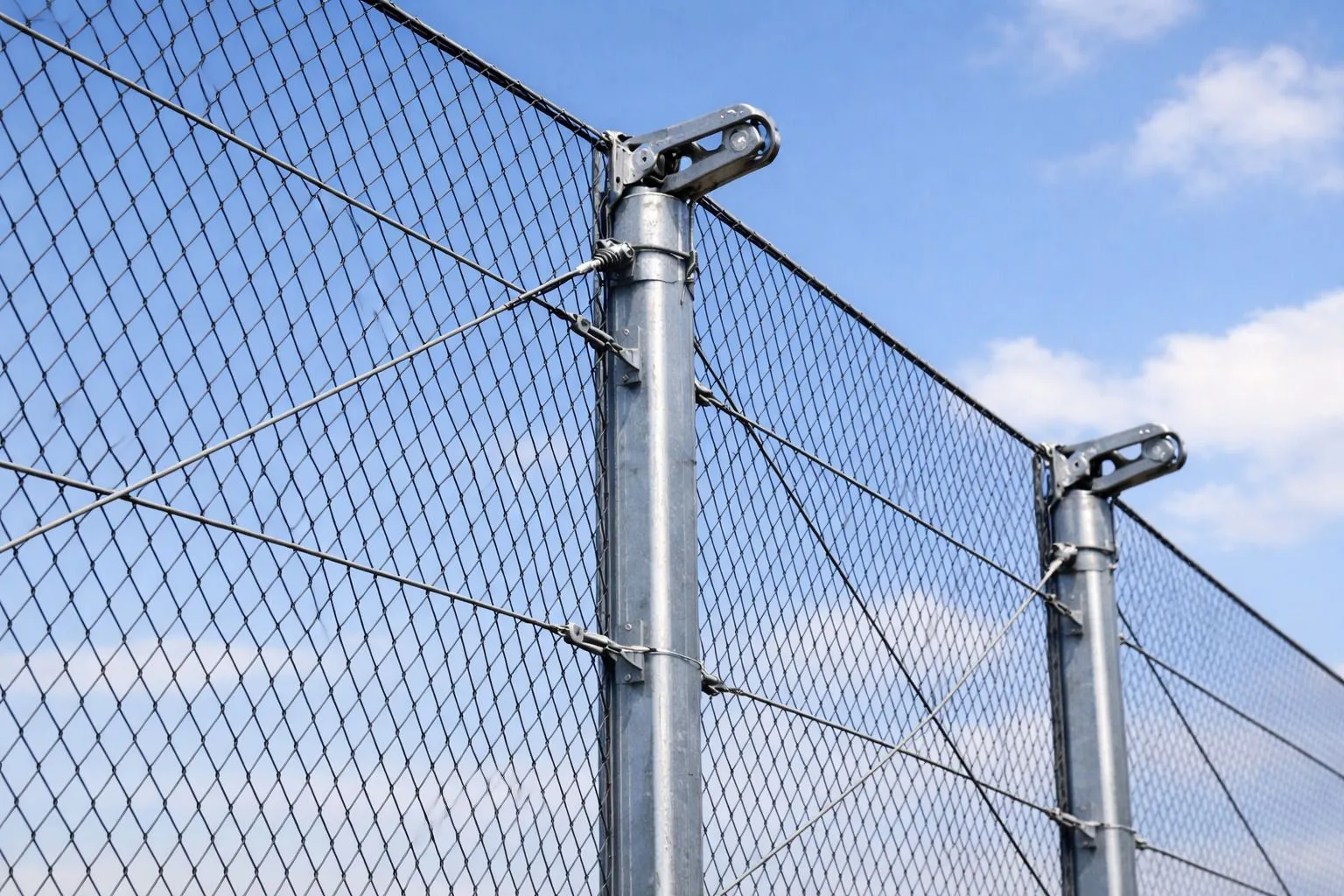

Что такое канатно-сетчатая система

Канатно-сетчатая система для объекта БПЛА — это инженерное решение, в котором работают сразу несколько элементов:

Такой состав позволяет реализовать защиту, а не только установить полотно. При ударе аппарата нагрузка перераспределяется между узлами, канатами и несущей частью. Для предприятия это принципиально, потому что в расчет принимается не один элемент, а вся конструкция.

Принципы инженерного проектирования

Проектирование начинается с обследования объекта: что именно нужно закрыть, где расположены уязвимые зоны, как организован доступ к оборудованию, какие ограничения есть на предприятии. Далее определяют схему крепления, шаг опор, натяжение, прогибы и узлы.

Динамика удара и рассеивание кинетической энергии

Основа решения — не только прочность сети, но и механика работы системы при ударе. Сеть принимает первичный контакт аппарата, затем усилие уходит в канаты, крепления и стойки. Часть энергии расходуется на деформацию, за счет чего снижается риск мгновенного разрушения одной точки.

Такой подход важен для инженерной защиты, поскольку ударная нагрузка от БПЛА не концентрируется в одном узле. Нагрузка распределяется по конструкции. На практике это повышает надежность ЗОК и делает защиту более предсказуемой в расчетном сценарии.

Отдельно стоит отметить аналогию с решениями, применяемыми для восприятия больших динамических нагрузок: здесь работает та же идея — не концентрировать энергию, а перераспределять ее между основными элементами.

Типичные ошибки при выборе и установке сеток

Два инженерных сценария: геозащита и инфраструктурные системы

Это очень важный момент, который часто упускают. Геозащита и инфраструктурные решения — разные инженерные сценарии.

Геозащита
Здесь применяют анкера, грунтовые основания, скальные основания и специальные схемы передачи нагрузок. Подходы к расчету, креплению и монтажу отличаются.

Инфраструктура (КИИ / периметры / эстакады / резервуары)
Для КИИ и промышленного объекта чаще используют каркас, стойки, металлоконструкции и фундаменты. В этой логике проектируют решения для резервуаров, подстанций, зданий и зон, где размещено технологическое оборудование.

Если смешать эти сценарии, ошибки появляются уже на этапе проектирования: в узлах крепления, в расчетах нагрузок и в требованиях к несущей части.

Где применяются защитно-ограждающие конструкции (ЗОК)

ЗОК применяются там, где нужна инженерная защита объектов на действующей площадке без полной реконструкции. Типовые области применения:

Для предприятий это удобно, потому что ЗОК можно внедрять поэтапно и модульно, сохраняя доступ к оборудованию и к обслуживаемым зонам.

Варианты компоновки решения

Компоновка зависит от того, что именно нужно защитить на объекте и как работает предприятие. Обычно используют:

Выбор компоновки влияет на монтаж, обслуживание и стоимость. Для предприятий с непрерывным циклом это особенно важно, потому что защита должна устанавливаться без длительной остановки процессов.

Материалы и исполнение сетей

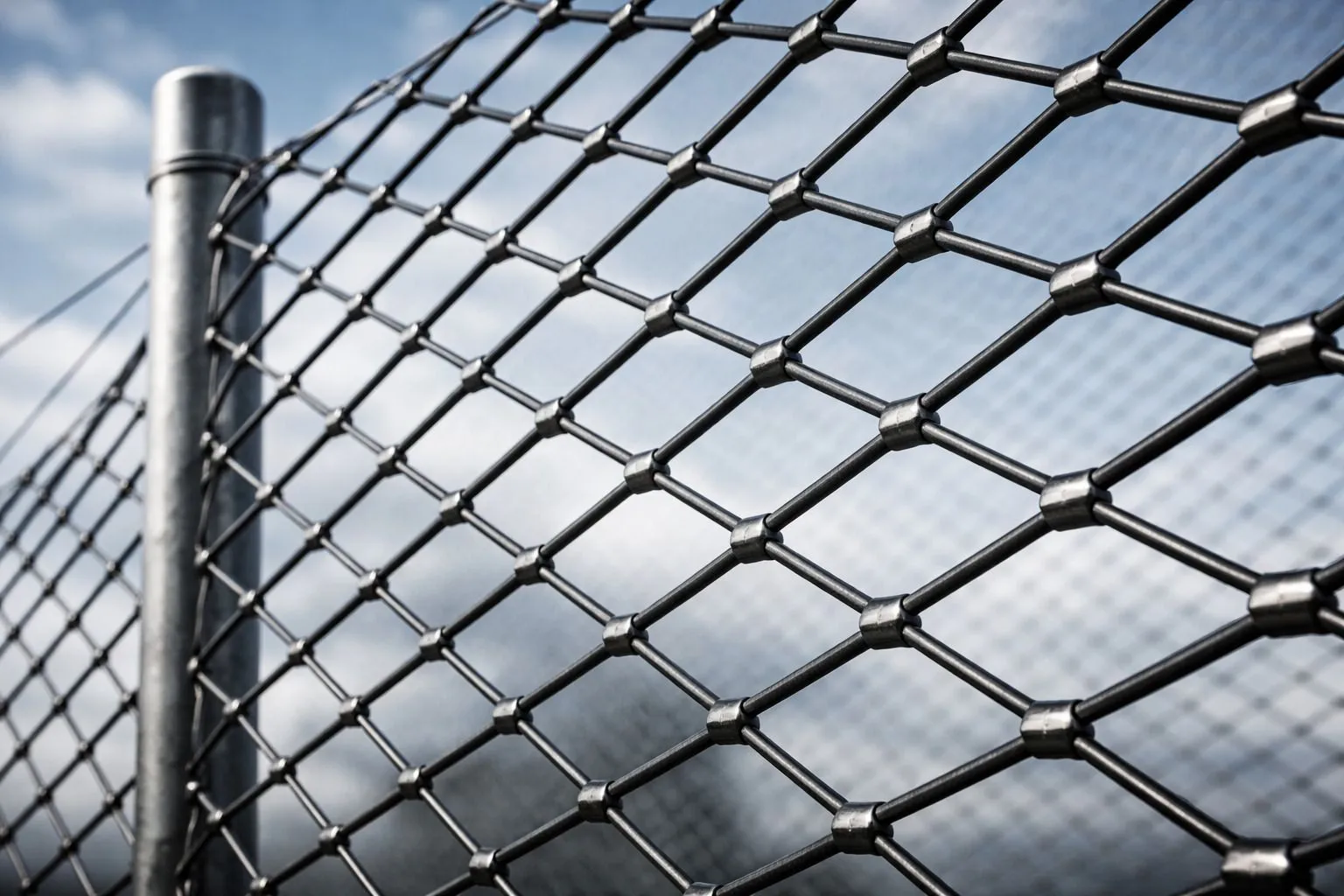

В одном из наших решений применяется сеть с ромбовидной ячейкой 65-80 мм из высокопрочной стальной проволоки 2,0 и 3,0 мм с временным сопротивлением 1770 Н/мм2. Такая сеть используется как основной улавливающий элемент и позволяет сочетать прочность, малый вес и удобство ремонта.

Важен и ресурс. Алюмо-цинковое покрытие повышает срок эксплуатации по сравнению с обычным цинком, что критично для наружных систем на объектах ТЭК и промышленных предприятий.

Другое запатентованное решение, которое мы предлагаем, основано на сети двойного кручения в усиленном исполнении. По характеристикам такая сеть значительно превосходит стандартную сеть по ГОСТ и использует покрытие гальфан (цинк + алюминий 95%/5%). Это при проектировании под конкретный сценарий позволяет уменьшить количество усиливающих канатов и сделать конструкцию легче при сохранении инженерной логики работы.

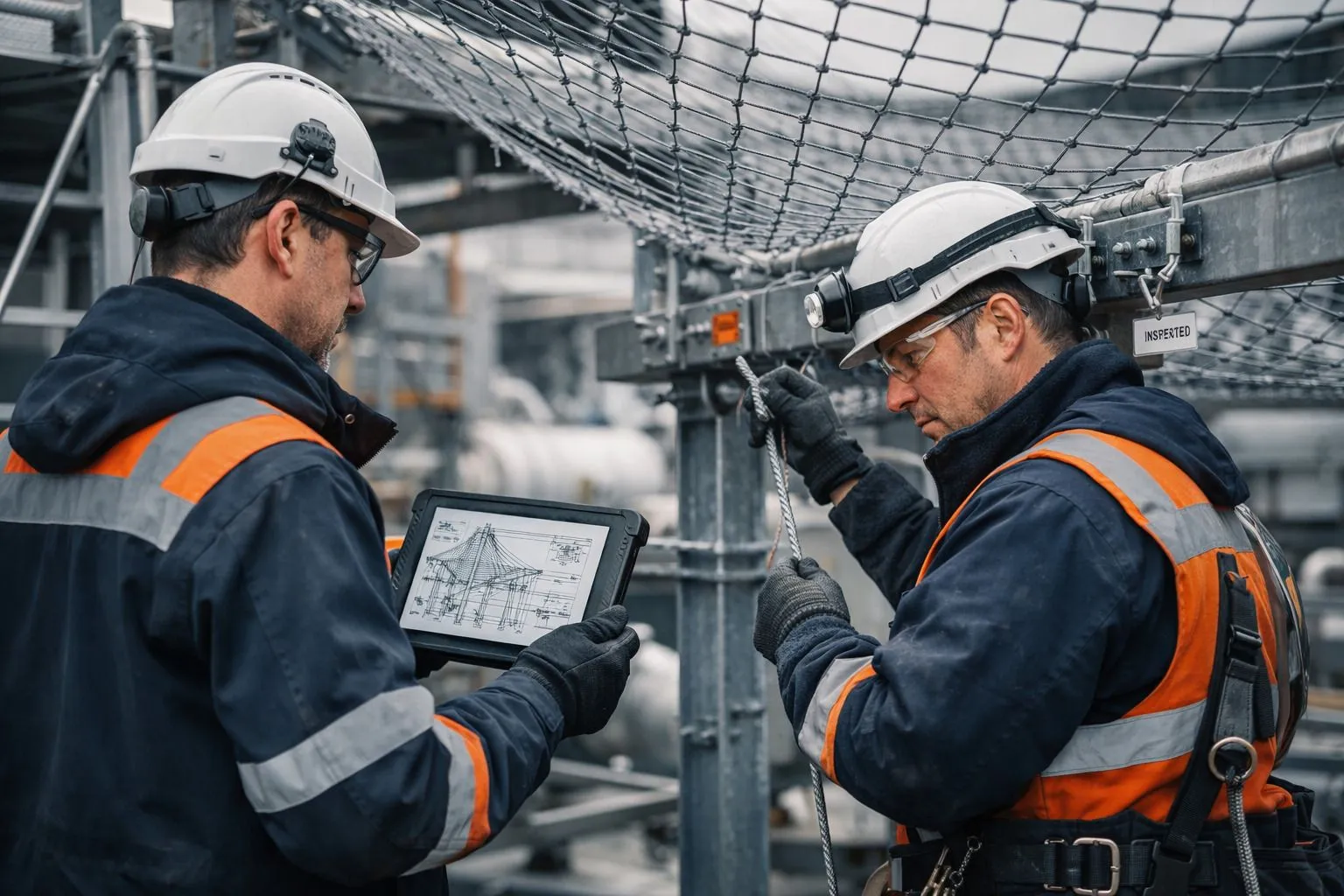

Монтаж и эксплуатация: какие регламенты обычно нужны заказчику

Чтобы защита работала стабильно, заказчику нужны регламенты эксплуатации. Обычно в них включают:

Такие регламенты особенно важны на предприятии, где рядом размещено технологическое оборудование и где требуется поддерживать постоянную готовность системы.

Как сформулировать грамотное ТЗ

Правильное ТЗ помогает сократить переделки и ускоряет согласование. В документе стоит зафиксировать:

Если на объекте уже есть металлоконструкции или ограничения по фундаментам, это нужно указать заранее. Такие детали напрямую влияют на проектирование, компоновку и стоимость.

Что отличает наши сетки

Главное отличие сетки для защиты от БПЛА и дронов от Ropesystems — это не продажа полотна, а инженерные решения под конкретный объект. В центре внимания не только прочность сети, но и работа всей системы: узлы, канаты, стойки, крепления, схема перераспределения нагрузки и ремонтопригодность.

Это особенно важно для промышленных предприятий и для ТЭК, где защита должна быть инженерно обоснованной, а не только "формально установленной".

FAQ

Подходит ли система для объектов критической инфраструктуры?

Да, если решение проектируется под конкретный объект, сценарий и режим эксплуатации. Для КИИ обычно рассматривают систему как часть многослойной защиты.

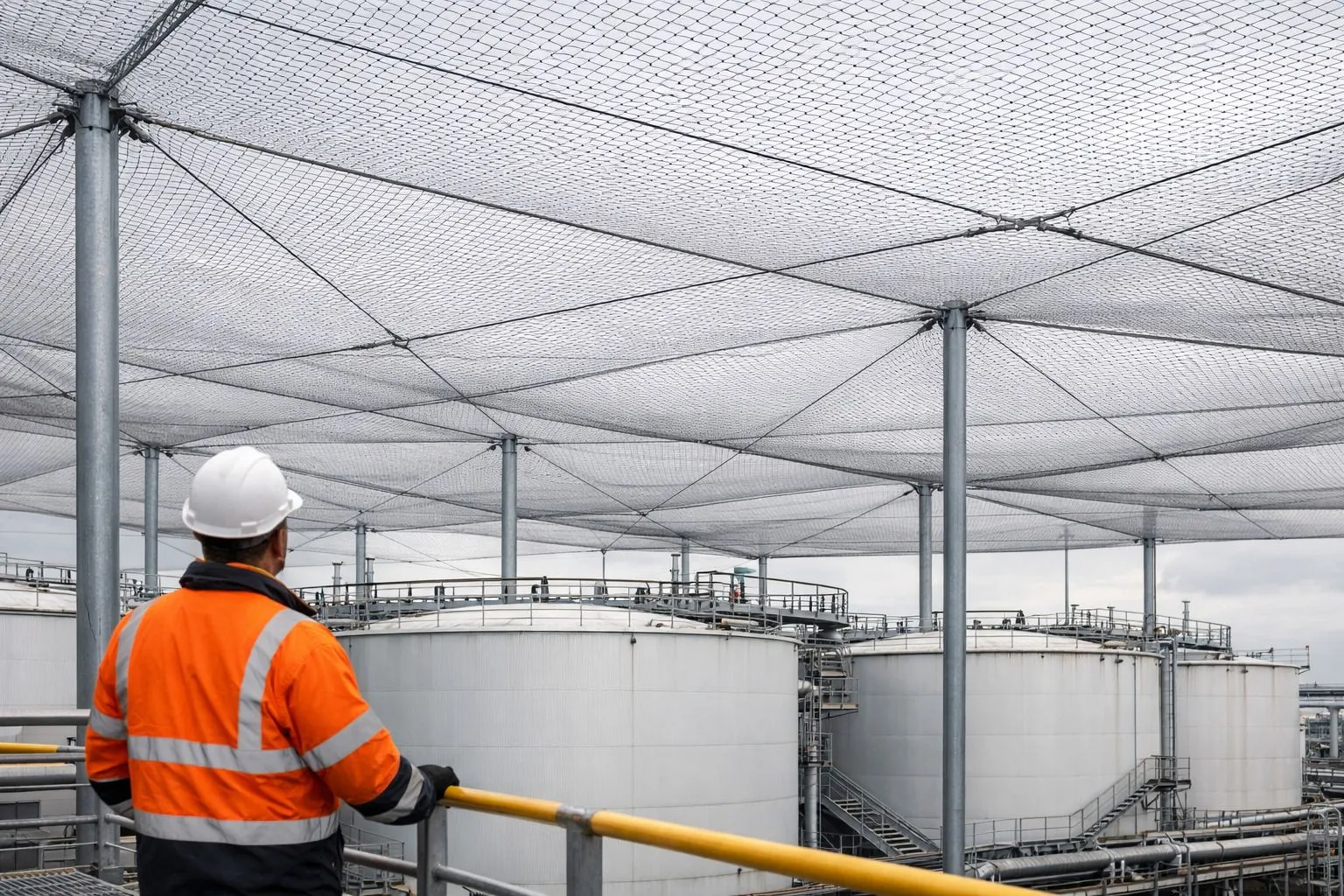

Подходит ли решение для резервуаров и подстанций?

Да. Это один из типовых сценариев для БПЛА и дронов, где ЗОК дают практический эффект и могут монтироваться поэтапно.

Нужен ли ремонт после попадания?

Да. После контакта аппарата с системой выполняют осмотр и при необходимости замену элементов. Это нормальная часть эксплуатации ЗОК.

Можно ли полностью защитить объект от БПЛА только сеткой?

Нет. Сеточная система - это важный, но не единственный элемент. Для объектов критической инфраструктуры обычно нужна многослойная защита.

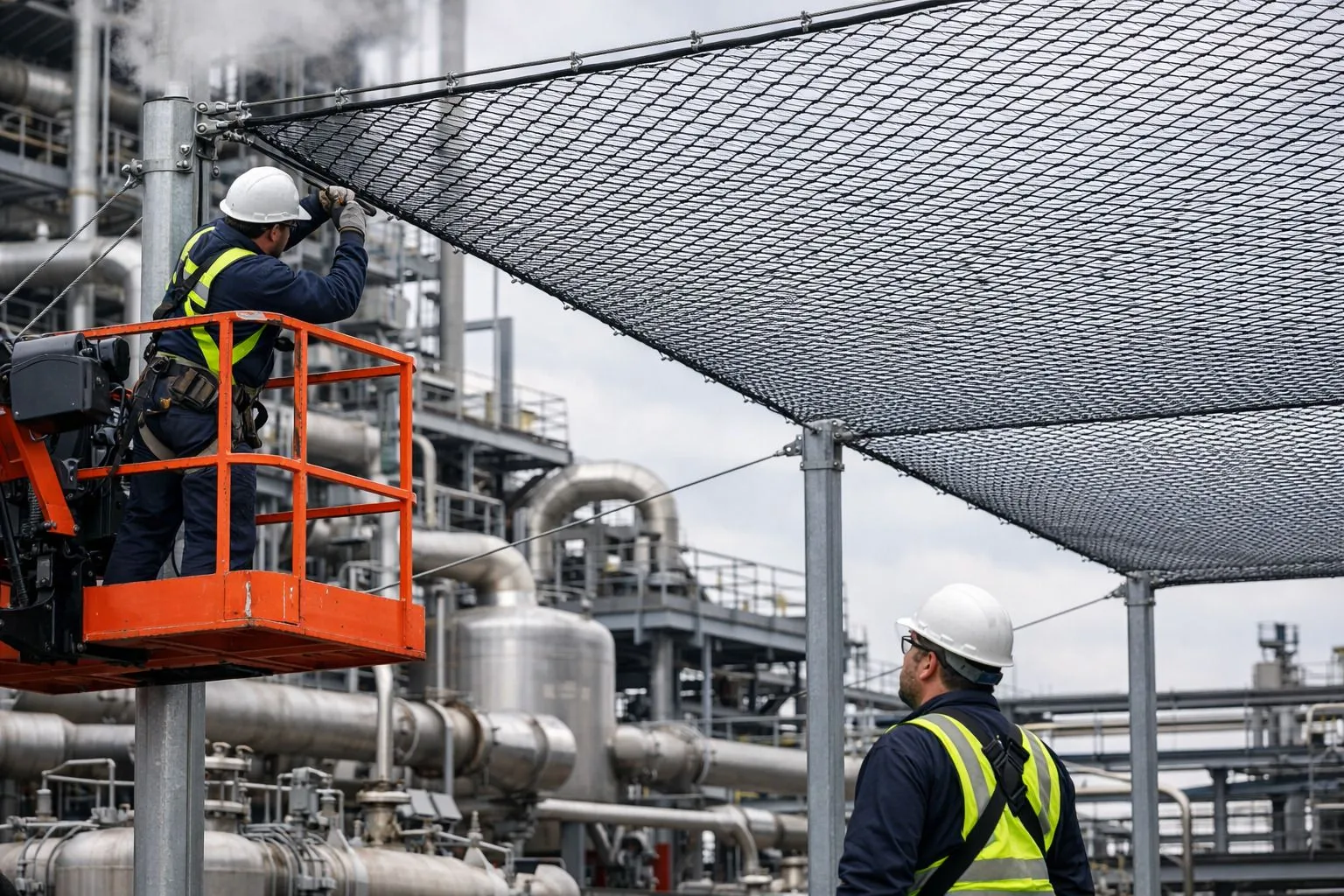

Можно ли ставить систему без остановки предприятия?

Во многих случаях - да, поэтапно. Но это зависит от конфигурации объекта, доступа к зонам монтажа и требований безопасности на предприятии.
