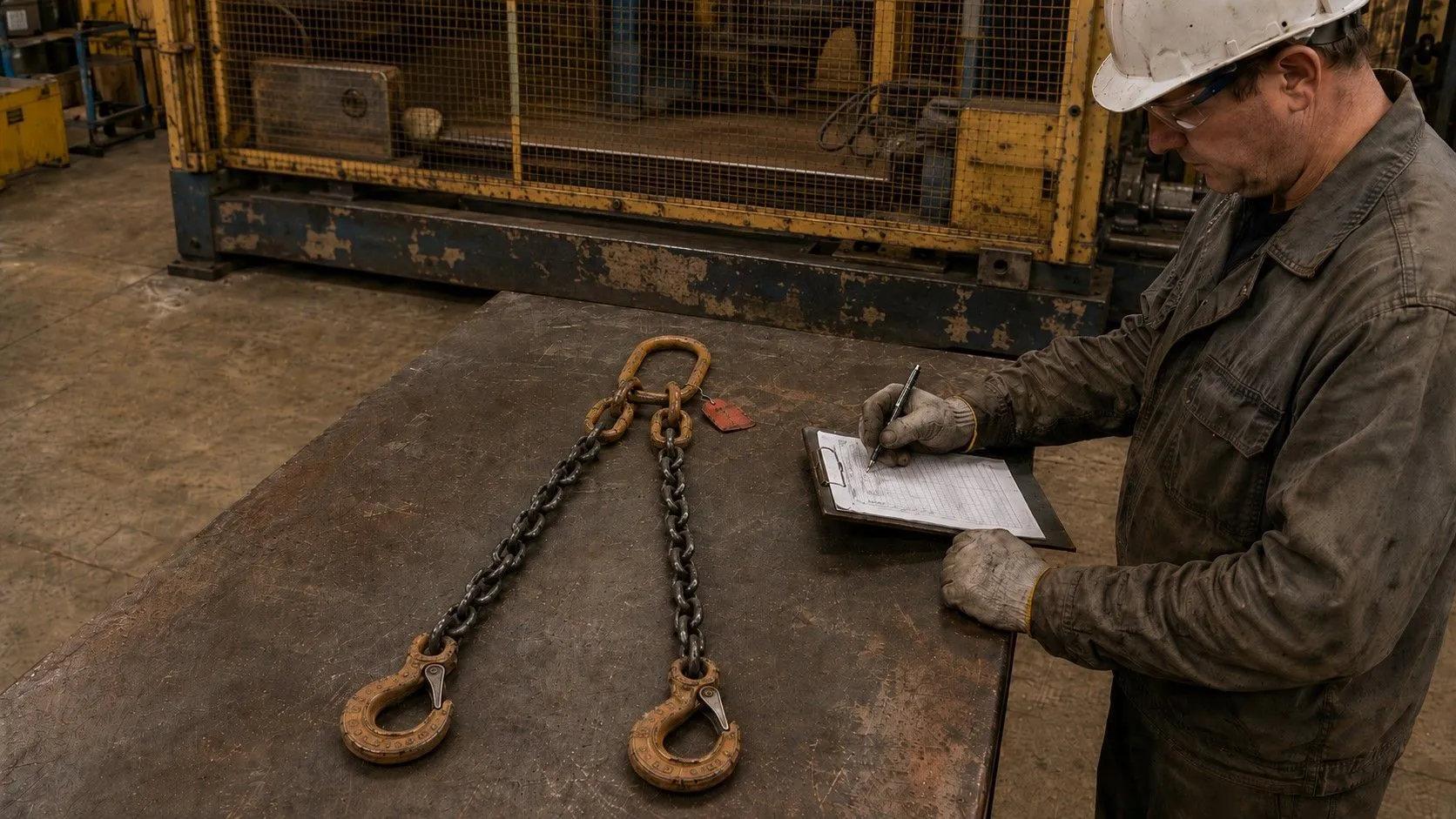

Осмотр и испытания грузозахватных приспособлений (СГП/ГЗП): статические испытания, периодичность, акт и протокол

Внешне целое изделие — не гарантия его безопасности. Трещина в основании крюка, скрытая усталость металла после перегруза, истертое звено, которое выглядит нормально — все это невозможно обнаружить без системного контроля. Именно поэтому осмотр грузозахватных приспособлений и их испытания — не формальность, а условие безопасной работы. Изделие без документально подтвержденной истории проверок нельзя считать готовым к эксплуатации: неизвестно, когда и при каких нагрузках оно использовалось, проходило ли ремонт и каков его фактический ресурс.

Что относится к грузозахватным приспособлениям

Что такое СГП и ГЗП

СГП (съемные грузозахватные приспособления) и ГЗП (грузозахватные приспособления) — это технические устройства, которые соединяют груз с крюком грузоподъемного механизма. Их задача — надежно удерживать груз в процессе подъема, перемещения и опускания.

От грузоподъемного оборудования — кранов, талей, лебедок — они отличаются принципиально: оборудование создает усилие, а СГП передают его на груз. Приспособления не имеют привода и работают только в паре с механизмом. При этом именно на них приходится прямой контакт с грузом, а значит — и основная часть механических нагрузок.

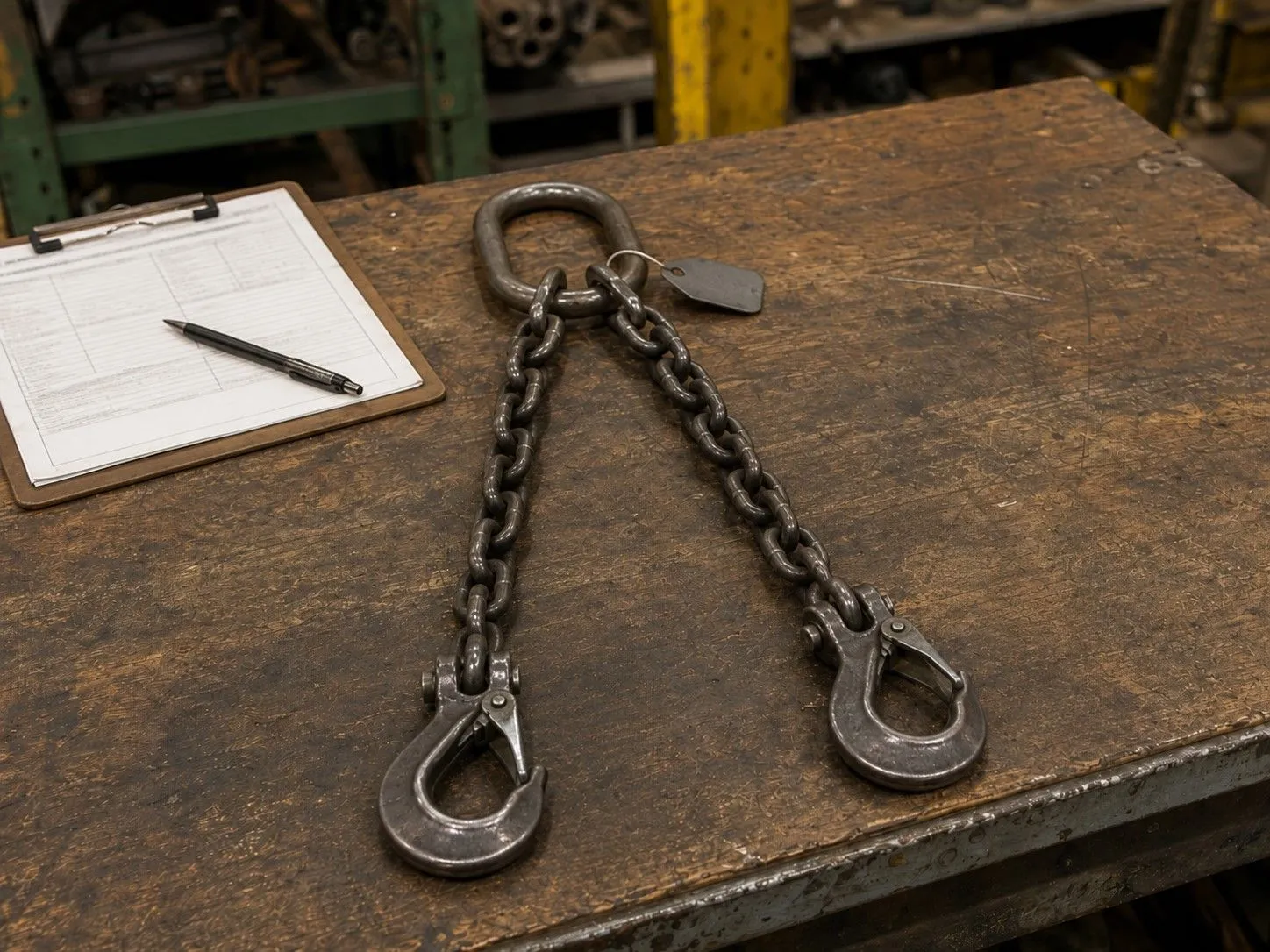

Что входит в состав

В зависимости от задачи в сборку могут входить:

Каждый элемент в сборке несет нагрузку, и износ любого из них влияет на безопасность всей конструкции. Именно поэтому такелажные приспособления проверяют не только как единое целое, но и поэлементно.

Осмотр и испытания: в чем принципиальная разница

Эти два процесса решают разные задачи — и путать их на практике опасно.

Осмотр — это визуальная и инструментальная проверка грузозахватных приспособлений: геометрии, поверхности, маркировки, комплектности. Специалист оценивает, нет ли трещин, деформаций, следов коррозии, износа рабочих поверхностей, повреждений сварных швов. Осмотр съемных грузозахватных приспособлений позволяет выявить видимые дефекты, но не дает ответа на главный вопрос: выдержит ли изделие расчетную нагрузку.

Испытание — это проверка под реальной нагрузкой. Изделие нагружают испытательным усилием, выдерживают установленное время, после чего повторно осматривают. Только так можно подтвердить, что приспособление сохраняет несущую способность.

Осмотр фиксирует состояние изделия на момент проверки. Испытание подтверждает его работоспособность под нагрузкой. Ни одна из процедур не заменяет другую.

Визуальный контроль не покажет усталостные трещины внутри металла и не выявит скрытое ослабление сварного шва. Испытание, в свою очередь, не заменяет осмотр маркировки и комплектности — без идентификации изделия невозможно корректно установить испытательную нагрузку. Обе процедуры необходимы и дополняют друг друга.

В каких случаях проводят осмотр и испытания ГЗП

Перечень оснований для проверки шире, чем кажется на первый взгляд. Плановая периодичность — лишь один из поводов.

После изготовления и перед вводом в эксплуатацию

Любое новое изделие проходит проверку до первого применения. На этом этапе сверяют соответствие конструкции документации, контролируют маркировку и комплектность, проводят испытание под нагрузкой. Без оформленных результатов грузоподъемные приспособления к работе не допускаются.

После ремонта и замены нагруженных элементов

Любое вмешательство в конструкцию — сварка, замена крюка, восстановление резьбы, переделка соединительного узла — требует повторной проверки. Ремонт меняет распределение напряжений в изделии, и поведение под нагрузкой после него может отличаться от исходного. Испытание подтверждает, что несущая способность сохранена.

Если приспособление использовалось с превышением допустимой нагрузки или участвовало в нештатной ситуации — резком рывке, падении, ударе — его выводят из работы и проверяют внепланово. Внешне изделие может выглядеть целым, однако внутренние напряжения способны привести к разрушению при следующем подъеме.

После длительного хранения или редкого использования

Изделие, которое долго не применялось, не считается автоматически исправным. За время хранения возможны коррозия, деградация текстильных элементов, ослабление резьбовых соединений. Перед возвратом в эксплуатацию проводят осмотр и при необходимости — испытание.

Деформация, трещина, следы коррозии, поврежденный замок крюка, нечитаемая бирка — любой из этих признаков является основанием для немедленного вывода ГЗП из работы и внеочередной проверки. Эксплуатировать изделие с сомнительным состоянием до плановой даты осмотра недопустимо.

Регулярные проверки проводят вне зависимости от того, выявлялись ли нарушения ранее. Периодический контроль — основа системы технического надзора за СГП.

Периодичность осмотра и испытаний грузозахватных приспособлений

Периодичность осмотра грузозахватных приспособлений зависит от нескольких факторов одновременно: типа изделия, интенсивности эксплуатации, условий работы и требований нормативно-технической документации. Стропы, используемые ежедневно на открытой площадке, требуют контроля чаще, чем цепные захваты в закрытом складе с редкими подъемами.

Периодичность испытания грузозахватных приспособлений устанавливается отдельно от осмотра. Испытание под нагрузкой — не ежемесячная процедура: его проводят по конкретным основаниям, а не по календарю.

Формальный срок — не показатель состояния. Изделие может нуждаться во внеочередной проверке раньше плановой даты.

Как подготовить ГЗП к осмотру и испытаниям

Идентификация — первый шаг

До начала любых работ изделие идентифицируют: проверяют наличие и читаемость бирки, маркировки, значения WLL (допустимой рабочей нагрузки). Без этих данных невозможно правильно установить испытательную нагрузку и оценить соответствие изделия условиям применения.

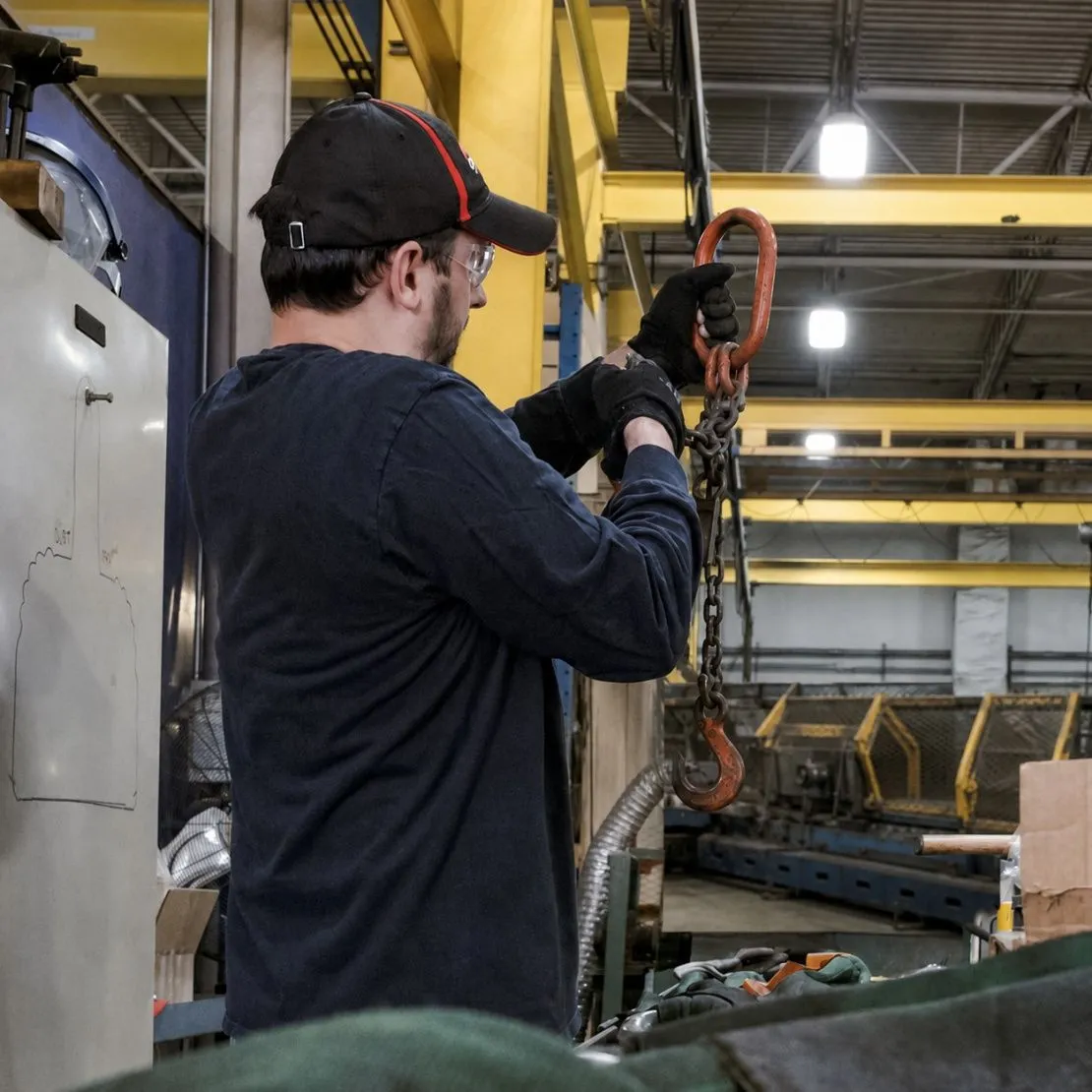

Визуальный осмотр

Порядок осмотра съемных грузозахватных приспособлений включает последовательную проверку всех элементов: несущих поверхностей, сварных швов, резьбовых соединений, замков и фиксаторов. Выявляют трещины, остаточные деформации, очаги коррозии, следы механических повреждений и неравномерный износ.

Когда изделие не допускают к испытаниям

Если маркировка отсутствует или нечитаема, если выявлены явные повреждения, если невозможно установить тип и грузоподъемность изделия — его отстраняют от испытаний до устранения нарушений или списания. Проводить испытание на неидентифицированном изделии бессмысленно и небезопасно.

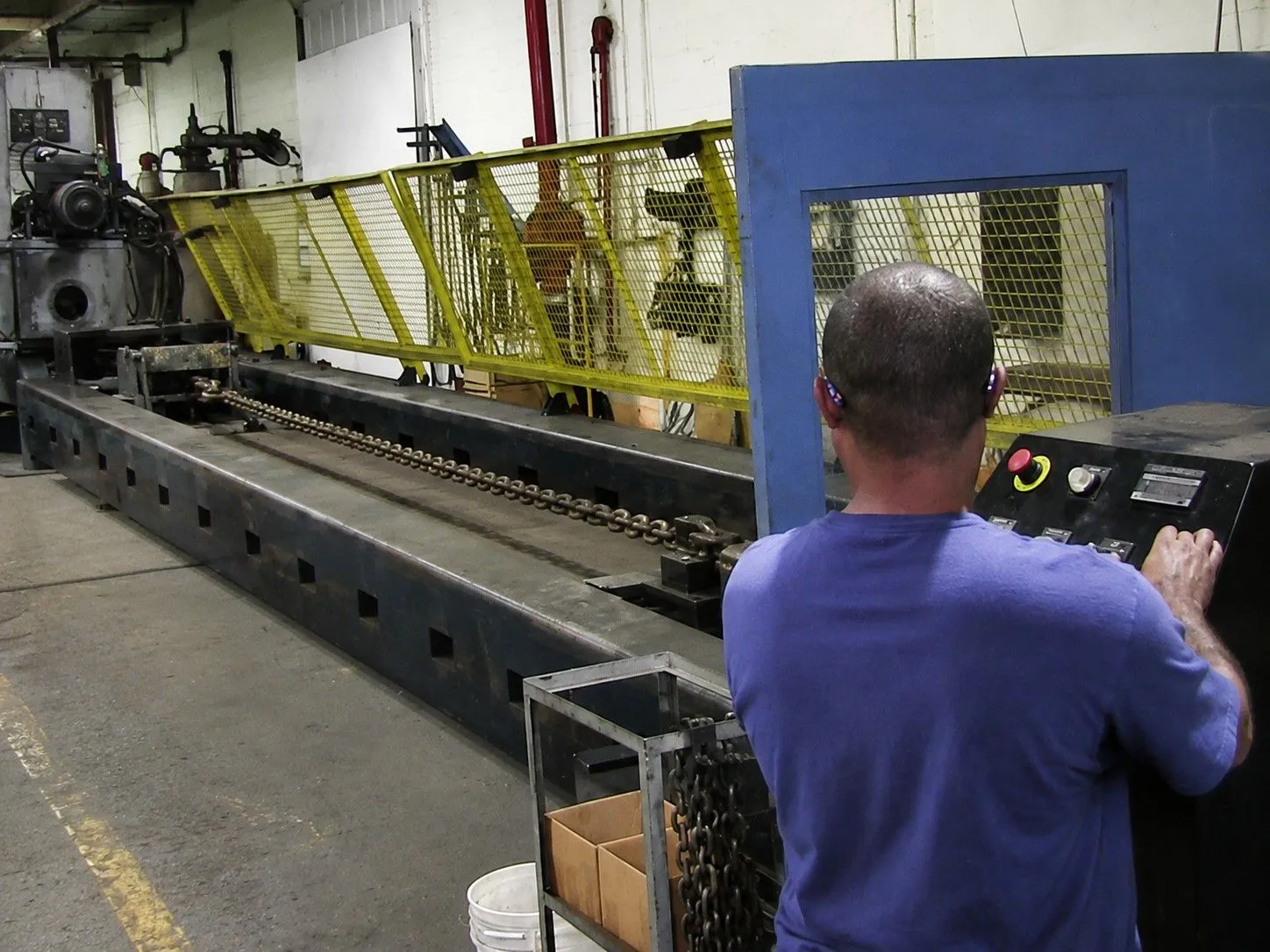

Как проводят статические испытания грузозахватных приспособлений

Статический метод — основной способ подтвердить несущую способность изделия. В отличие от осмотра, который фиксирует состояние поверхности, статические испытания грузозахватных приспособлений проверяют, как конструкция реагирует на реальное усилие. Изделие нагружают без динамики — плавно, без рывков — и выдерживают под нагрузкой фиксированное время.

Порядок проведения

Испытательная нагрузка превышает номинальную грузоподъемность изделия — это намеренный запас, который позволяет выявить скрытые слабые места без разрушения конструкции.

Какой нагрузкой испытываются грузозахватные приспособления — зависит от типа изделия и его WLL. Конкретные коэффициенты устанавливает техническая документация и применимые нормы. Для большинства СГП испытательная нагрузка составляет 1,25×WLL, однако для отдельных типов изделий это значение может отличаться.

Особенности в зависимости от основания

После изготовления испытание подтверждает, что изделие соответствует заявленным характеристикам и готово к вводу в работу. После ремонта акцент смещается: проверяют именно восстановленные или замененные узлы. Любое вмешательство в несущие элементы — сварка, замена штыря скобы, переделка петли стропа — обязывает провести испытание заново, даже если остальная часть изделия не менялась.

Что оценивают по итогам

Испытание считается пройденным, если после снятия нагрузки нет остаточных деформаций, новых трещин или разрывов, геометрия изделия сохранена, все подвижные элементы — замки, фиксаторы — работают штатно. Любое из этих нарушений — основание для браковки.

Какие документы оформляют по результатам

Акт испытания грузозахватных приспособлений оформляют по итогам проверки под нагрузкой. Он фиксирует: наименование и идентификатор изделия, основание для испытания, величину и продолжительность нагрузки, результат повторного осмотра, заключение о допуске или браковке.

Протокол испытания грузозахватных приспособлений — документ с более широким составом сведений. Помимо результата, он отражает условия проведения, применяемое оборудование, параметры нагружения, состояние до и после. Протокол используют там, где нужна развернутая доказательная база — при сдаче изделия заказчику, после ремонта подрядной организацией, при надзорных проверках.

Практический чек-лист: что должно быть в документе

За оформление отвечает специалист, проводивший проверку, совместно с лицом, ответственным за безопасную эксплуатацию ГЗП на предприятии. Документы хранят в журнале учета СГП.

Типичные ошибки при осмотре и испытаниях

Путают осмотр с испытанием. На практике осмотр нередко подменяет испытание — изделие визуально проверили и допустили к работе. Это разные процедуры с разными задачами, и в документации их нельзя смешивать.

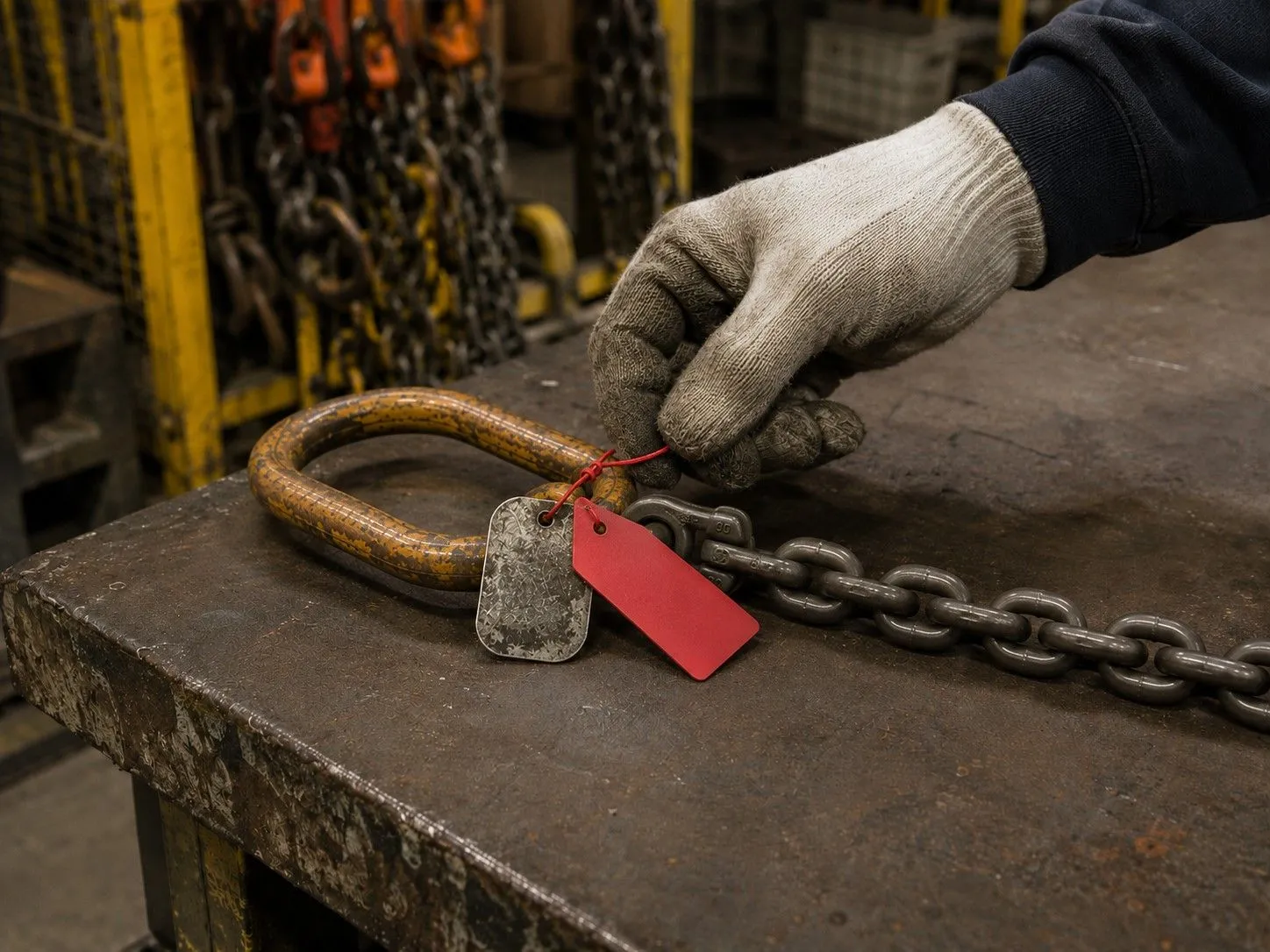

Нет маркировки — изделие все равно используют. Нечитаемая или отсутствующая бирка означает, что WLL неизвестна. Работать с таким приспособлением нельзя: невозможно ни правильно нагрузить, ни корректно задокументировать.

Результаты не фиксируют. Устная оценка «все нормально» не имеет юридической силы и не подтверждает исправность при проверке. Без акта или протокола проверка считается не проведенной.

Игнорируют состояние отдельных элементов сборки. Если при осмотре ГЗП оценивают только основной несущий элемент, а крюк, скоба или соединительное звено остаются без внимания — риск сохраняется. Сборка работает как единая система, и слабый элемент определяет ее предел.

Краткий порядок действий для предприятия

Алгоритм одинаково применим и к плановой проверке, и к внеочередной — меняется только основание, порядок остается тем же.

Отсутствие хотя бы одного шага делает проверку неполной. Пропущенный этап документирования равнозначен непроведенной проверке.

FAQ

Нужно ли испытывать ГЗП после длительного хранения?

Да. Хранение не исключает деградацию материала: коррозия, старение текстильных волокон, ослабление резьбовых соединений развиваются и без механических нагрузок. Перед возвратом в работу проводят осмотр, при сомнениях в состоянии — испытание.

Можно ли использовать приспособление, если бирка повреждена или нечитаема?

Нет. Без читаемой маркировки невозможно установить WLL и подтвердить соответствие изделия условиям применения. Такое СГП выводят из работы до восстановления идентификации или списания.

Можно ли проводить испытание, если часть элементов в сборке заменена?

Да, но испытание обязательно. После замены любого нагруженного элемента сборка проходит проверку заново — вне зависимости от того, в каком состоянии остальные части.

Чем протокол испытаний отличается от акта осмотра на практике?

Акт фиксирует факт и результат проверки в компактной форме. Протокол содержит развернутые сведения: условия проведения, параметры нагрузки, состояние до и после — и используется там, где нужна полная доказательная база.

Нужно ли повторно проверять ГЗП после нештатной нагрузки?

Обязательно. Перегруз или резкий рывок могут не оставить видимых следов, но вызвать внутренние повреждения. Такое изделие выводят из работы и проверяют внепланово — не дожидаясь очередного периодического осмотра.
