Сетка для пассивной защиты от БПЛА и дронов

Защитные сетки от дронов и БПЛА — пассивные инженерные системы для механического перехвата беспилотных аппаратов и снижения разрушительных последствий удара. В основе решения — высокопрочное металлическое полотно, система креплений и специальные конструктивные элементы, обеспечивающие распределение и рассеивание кинетической энергии.

Компания «Р-Системс» предлагает проектирование, изготовление и монтаж защитных сетчатых конструкций для промышленных предприятий, объектов инфраструктуры, складских комплексов и других площадок. Конфигурация разрабатывается индивидуально с учетом геометрии объекта, расчетных воздействий и условий эксплуатации.

Пассивная система не требует электропитания, постоянного управления оператором и интеграции с радиоэлектронными средствами противодействия. Это позволяет использовать ее в качестве самостоятельного механического барьера или дополнительного элемента комплексной защиты объекта.

Почему защита от БПЛА стала необходимостью

FPV-дроны и более тяжелые беспилотные платформы представляют серьезную угрозу для промышленных предприятий и объектов критической инфраструктуры. Даже локальное повреждение оборудования способно привести к остановке технологического процесса, дорогостоящему ремонту и нарушению работы предприятия.

Особенно уязвимы кабельные трассы, трансформаторные подстанции, насосные станции, резервуарные площадки, узлы связи и открыто расположенное технологическое оборудование.

Пассивная защита от БПЛА становится востребованной по нескольким причинам:

• Постоянная готовность. Механическая конструкция не требует включения, подключения к электрическим сетям или постоянного управления.
• Снижение производственных рисков. Защитный барьер помогает уменьшить вероятность прямого контакта беспилотного аппарата с оборудованием в пределах расчетного сценария.
• Независимость от радиоэлектронных систем. Работа механической конструкции не зависит от радиочастотных помех и наличия средств РЭБ.
• Интеграция в существующую инфраструктуру. Защитные элементы могут размещаться вокруг отдельных узлов, над оборудованием и вдоль периметров.

Для объектов с высокой стоимостью простоя защитные ограждающие конструкции целесообразно рассматривать как инженерный элемент инфраструктуры, а не исключительно как временную меру.

Что такое сетка пассивной защиты

Защитная сетка от беспилотников представляет собой часть механической барьерной системы, предназначенной для перехвата движущегося аппарата до его непосредственного контакта с защищаемым объектом.

Принцип работы основан на восприятии динамической нагрузки и перераспределении возникающих усилий между элементами конструкции. При ударе нагрузка передается от улавливающего полотна к силовым связям, узлам крепления и несущим элементам.

В состав системы обычно входят:

1. Улавливающее полотно. Металлическая сетка из высокопрочной проволоки, воспринимающая непосредственное воздействие.
2. Силовые связи. Стальные канаты и дополнительные усиливающие элементы, применяемые в зависимости от расчетной схемы.
3. Узлы крепления и сопряжения. Соединительные элементы, обеспечивающие передачу усилий между полотном и несущей конструкцией.
4. Опорная система. Стойки, фундаменты или предусмотренные проектом точки крепления к существующим сооружениям.

Подобные системы могут проектироваться как защитные ограждающие конструкции (ЗОК).

Ключевой принцип работы близок к механике противокамнепадных барьеров. Вместо восприятия всей нагрузки в одной точке система распределяет усилия между полотном, силовыми связями и опорами. Деформация элементов позволяет увеличить продолжительность взаимодействия и снизить пиковые нагрузки.

Основным расчетным параметром является кинетическая энергия аппарата, зависящая от его массы и скорости. Например, беспилотный аппарат массой 200 кг при скорости 150 км/ч обладает кинетической энергией приблизительно 175 кДж.

При проектировании барьерных систем могут рассматриваться различные уровни энергоемкости. Однако допустимая энергия удара для конкретной конструкции определяется расчетом и не может быть установлена только по прочности сетчатого полотна.

Таким образом, защитная сетка работает как часть единой системы, параметры которой подбираются с учетом предполагаемого воздействия, размеров пролетов, несущих элементов и особенностей объекта.

Преимущества защитных сетчатых конструкций

Эффективность пассивного барьера определяется не только прочностью проволоки, но и совместной работой всех элементов системы.

• Высокая прочность и энергоемкость конструкции. Система проектируется для восприятия динамических воздействий с распределением нагрузки между полотном, креплениями и опорами. Расчетная энергоемкость определяется индивидуально.
• Высокопрочная стальная проволока. Для представленного исполнения используется проволока диаметром 3,0 мм с временным сопротивлением разрыву не менее 1770 Н/мм².
• Небольшая масса полотна. Удельная масса сетчатого материала составляет около 1,45 кг/м², что позволяет ограничивать дополнительную нагрузку на несущие конструкции.
• Антикоррозионная защита. Покрытие на основе 95% цинка и 5% алюминия повышает коррозионную стойкость стальной проволоки и позволяет использовать материал в различных условиях окружающей среды.
• Пассивный режим 24/7. Конструкция выполняет свою функцию без электропитания и постоянного управления оператором.
• Модульное исполнение. Систему можно проектировать с учетом последовательного монтажа и возможности замены отдельных поврежденных участков.
• Адаптация к объекту. Конфигурация подбирается с учетом размеров защищаемой зоны, существующих сооружений, монтажных ограничений и особенностей эксплуатации.

Варианты исполнения

Высокопрочная ромбовидная сетка. Основной рассматриваемый вариант представляет собой металлическое полотно из высокопрочной стальной проволоки с ромбовидной ячейкой. В зависимости от проекта используется в составе систем с опорными элементами, силовыми связями и расчетными узлами крепления.

Сетка двойного кручения. Альтернативный вариант с цинк-алюминиевым антикоррозионным покрытием. В ряде проектов его применение может позволить изменить схему усиливающих элементов и снизить общую массу конструкции при условии подтверждения необходимых расчетных характеристик.

Выбор исполнения производится на основании исходных данных объекта и результатов проектирования.

От проектирования до монтажа

Чтобы защитную сетку от дронов и БПЛА можно было эффективно использовать на конкретном объекте, необходимо учитывать не только характеристики материала, но и особенности размещения всей системы.

Компания «Р-Системс» предлагает комплексный подход, включающий следующие этапы.

1. Обследование объекта и сбор исходных данных. Изучаем геометрию защищаемых зон, расположение оборудования, возможные направления воздействия, доступность монтажных участков и ограничения действующего производства.
2. Проектирование и инженерные расчеты. Выполняем проектирование защиты от БПЛА: определяем тип сетчатого полотна, размеры пролетов, расположение опор, конфигурацию креплений, параметры натяжения и необходимые усиливающие элементы.
3. Подготовка спецификации. Формируем перечень материалов и комплектующих, определяем объем поставки, требования к монтажу и последовательность выполнения работ.
4. Изготовление и комплектование. Подготавливаем сетчатое полотно, крепежные элементы, силовые связи, опорные конструкции и другие предусмотренные проектом компоненты.
5. Монтаж и натяжение. Производим сборку конструкции, установку креплений, натяжение полотна и контроль геометрических параметров. Возможность проведения работ без остановки производства определяется условиями объекта.
6. Сдача и рекомендации по эксплуатации. Передаем предусмотренную документацию, рекомендации по периодическим осмотрам, обслуживанию и действиям после ударного воздействия.

При необходимости дополнительно предусматривается комплект запасных элементов и модулей (ЗИП), позволяющий сократить время восстановления поврежденного участка.

Где применяются защитные сетки от дронов и БПЛА

Сетчатые ограждающие системы могут использоваться на объектах различного назначения, где требуется механическая защита отдельных сооружений, оборудования или инфраструктурных элементов.

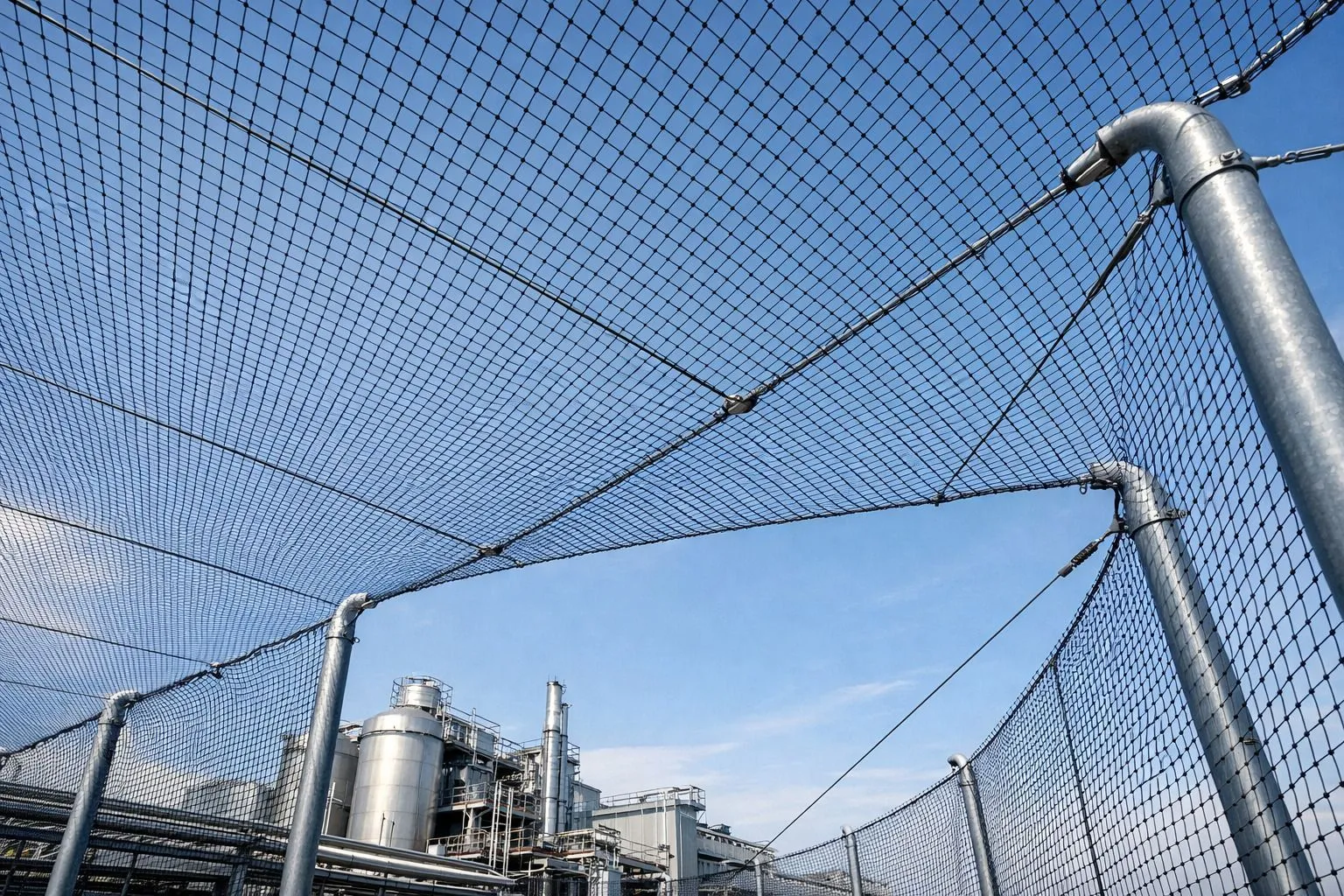

• Промышленные предприятия. Защита технологических установок, открытого оборудования, производственных корпусов и инженерных коммуникаций.
• Энергетические объекты. Ограждение трансформаторов, распределительных устройств, кабельных трасс и других элементов энергетической инфраструктуры.
• Нефтебазы и резервуарные площадки. Создание защитных барьеров вокруг технологических узлов и оборудования.
• Складские и логистические комплексы. Защита зон хранения, погрузочно-разгрузочных площадок и отдельных участков периметра.
• Объекты связи. Ограждение оборудования и инфраструктурных узлов, повреждение которых может нарушить работу коммуникационных систем.
• Административные и производственные здания. Размещение защитных конструкций в предусмотренных проектом зонах фасадов, кровли и прилегающей территории.
• Строительные площадки. Временное или постоянное ограждение отдельных участков и оборудования.

В зависимости от задачи конструкция может устанавливаться над защищаемой зоной, вдоль периметра или вокруг отдельных объектов.

Для протяженных участков применяется модульная компоновка. Она упрощает монтаж, позволяет учитывать особенности территории и предусматривает возможность локальной замены элементов после повреждения.

Технические характеристики высокопрочной стальной сетки

Ниже приведены характеристики высокопрочного ромбовидного сетчатого полотна из стальной проволоки диаметром 3,0 мм. Параметры соответствуют представленному техническому описанию материала.

Примечание. Представленные характеристики относятся к конкретному исполнению сетчатого материала. Они не определяют автоматически энергоемкость готовой защитной системы. Допустимые ударные воздействия, параметры опор, креплений и общая несущая способность определяются расчетом для конкретного проекта.

Ответы на часто задаваемые вопросы

Останавливает ли система удар FPV-дрона?

Система предназначена для механического перехвата беспилотных аппаратов. Возможность удержания конкретного устройства зависит от его массы, скорости, направления воздействия и расчетных характеристик всей конструкции.

На какой скорости сохраняется эффективность защиты?

Расчет выполняется с учетом кинетической энергии, которая зависит от массы и скорости аппарата. Для FPV-дронов могут рассматриваться сценарии со скоростями до 150–200 км/ч. Более тяжелые беспилотные платформы требуют отдельной оценки нагрузок и конструктивной схемы.

Полотно рвется или поглощает энергию удара?

При воздействии в пределах расчетного сценария конструкция должна воспринимать и перераспределять нагрузку. При превышении допустимых воздействий возможно повреждение или разрушение отдельных элементов.

Нужно ли менять сетку после попадания?

После ударного воздействия необходимо обследовать конструкцию и оценить ее состояние. При модульном исполнении может быть предусмотрена замена отдельного поврежденного участка без демонтажа всего ограждения.

Можно ли установить систему на действующем предприятии?

Да, возможность монтажа на действующем объекте рассматривается при проектировании. Работы могут выполняться поэтапно, с учетом доступа к оборудованию, технологических ограничений и требований безопасности.

Подходит ли такая защита против тяжелых беспилотных аппаратов?

Возможность применения определяется расчетом. Для восприятия более значительных нагрузок может потребоваться усиление опор, изменение пролетов, использование дополнительных силовых связей и других конструктивных элементов.

Каков срок службы защитной системы?

Срок эксплуатации зависит от условий окружающей среды, характеристик материалов, состояния креплений и периодичности обслуживания. Антикоррозионные покрытия Zn/Al помогают повысить стойкость металлических элементов в агрессивных условиях.

Заказать проектирование и изготовление защитной сетки

Компания «Р-Системс» предлагает разработку и изготовление защитных сетчатых конструкций с учетом особенностей конкретного объекта.

Мы подбираем тип полотна, рассчитываем конфигурацию системы, определяем необходимый состав комплектующих и предлагаем подходящий вариант реализации — от поставки материалов до комплексного решения с проектированием и монтажом.

Если вам необходимы защитные сетки от дронов и БПЛА для промышленного предприятия, склада, энергетического или инфраструктурного объекта, направьте нам информацию о защищаемой площадке и требуемых зонах размещения.

На основании исходных данных специалисты подготовят предложение по конфигурации конструкции, составу поставки и стоимости реализации.

Для расчета стоимости и консультации свяжитесь с нами по телефону 8 800 550-63-43 или направьте заявку через сайт.
