Нормы браковки стальных канатов

15.07.2025

Время прочтения ~ 19 минут

Нормы браковки стальных канатов являются основополагающими требованиями безопасности в промышленности и строительстве. Своевременная браковка стального каната позволяет предотвратить аварийные ситуации, защитить персонал и оборудование от серьезных повреждений. Правильная оценка технического состояния стальных канатов требует знания установленных критериев отбраковки, методов диагностики и понимания особенностей эксплуатации тросов в различных условиях.

Современные стальные канаты и тросы подвергаются значительным нагрузкам в процессе работы грузоподъемного оборудования. Компания Р-Системс специализируется на поставке качественных канатных изделий и предоставляет полную информацию о нормах технического контроля для обеспечения безопасной эксплуатации.

Что такое браковка канатов и зачем она нужна

Браковка канатов представляет собой процедуру технической оценки состояния канатного изделия с целью определения его пригодности к дальнейшей эксплуатации. Этот процесс включает визуальный осмотр, измерительный контроль и выявление дефектов, которые могут привести к внезапному разрушению троса.

Браковка является обязательной процедурой для всех типов грузоподъемного оборудования и должна проводиться квалифицированными специалистами согласно установленным нормативам.

В критически важных сферах применения контроль состояния канатов становится вопросом жизни и смерти. Строительные краны, лифтовое оборудование, шахтные подъемные установки и морские суда используют стальной канат как основной элемент безопасности. Грузовой трос башенного крана, например, испытывает постоянные динамические нагрузки и воздействие неблагоприятных погодных условий.

Использование изношенных или поврежденных тросов может привести к катастрофическим последствиям. Обрыв каната во время подъема груза угрожает не только материальными потерями, но и жизни людей. Поэтому выбраковки должны проводиться регулярно и в строгом соответствии с техническими требованиями.

Когда требуется замена стального каната

Периодичность проверки канатов определяется типом оборудования и условиями эксплуатации. Для башенных кранов установлен режим ежесменного визуального контроля и полного технического осмотра не реже одного раза в 10 дней. Тросы стальные лифтового оборудования проверяются ежемесячно, а в случае интенсивной эксплуатации - еженедельно.

Замена стального троса является обязательной при обнаружении любого из критических дефектов, установленных нормативными документами, независимо от срока эксплуатации.

Типичные причины отбраковки стального каната включают:

• превышение допустимого количества обрывов проволок;
• коррозионные повреждения;
• уменьшение диаметра троса сверх установленных пределов;
• механические деформации.

Особое внимание уделяется состоянию троса в местах крепления и прохождения через блоки, где концентрируются максимальные напряжения.

Нормативную базу для браковки стальных канатов составляют ГОСТ 25573-82 "Канаты стальные. Методы определения характеристик", ГОСТ 3241-91 "Канаты стальные" и отраслевые технические регламенты. Международные стандарты ISO 4309 и ISO 16625 также регламентируют критерии дефектов троса и методы их выявления.

Нормы браковки устанавливают четкие количественные показатели износа, при достижении которых дальнейшая эксплуатация стального каната становится недопустимой. Эти показатели учитывают норму безопасности и надежности работы оборудования.

Методы контроля технического состояния канатов

Современные методы диагностики позволяют выявить дефекты на ранних стадиях развития и предотвратить аварийные ситуации. Комплексный подход к контролю включает несколько взаимодополняющих методик, каждая из которых имеет свои особенности применения.

• Визуальный осмотр остается основным методом оценки состояния троса. Специалист проверяет поверхность троса по всей длине, обращая внимание на обрывы проволок, коррозионные повреждения, деформации и износ. Этот метод позволяет обнаружить большинство видимых дефектов и требует минимального оборудования. Визуальный контроль должен проводиться при хорошем освещении с использованием увеличительных приспособлений для выявления мелких повреждений проволок.
• Магнитно-дефектоскопические методы применяются для обнаружения внутренних повреждений стальных канатов. Приборы магнитной дефектоскопии регистрируют изменения магнитного поля, вызванные обрывами проволок внутри троса. Этот метод особенно эффективен для контроля грузовых канатов большого диаметра.
• Измерение диаметра троса производится в нескольких точках по длине с помощью штангенциркуля или специальных шаблонов. Уменьшение диаметра более чем на 3% от номинального значения является основанием для выбраковки. Контроль диаметра должен учитывать конструктивные особенности троса и условия его эксплуатации.
• Использование приборов неразрушающего контроля позволяет получить детальную информацию о техническом состоянии троса. Ультразвуковые дефектоскопы, магнитографы и рентгеновские установки обеспечивают высокую точность диагностики скрытых дефектов.

Основные дефекты и критерии браковки стальных канатов

Дефекты стального каната классифицируются по характеру повреждений и степени влияния на безопасность эксплуатации. Каждый тип дефекта имеет установленные критерии отбраковки, превышение которых делает дальнейшее использование троса недопустимым.

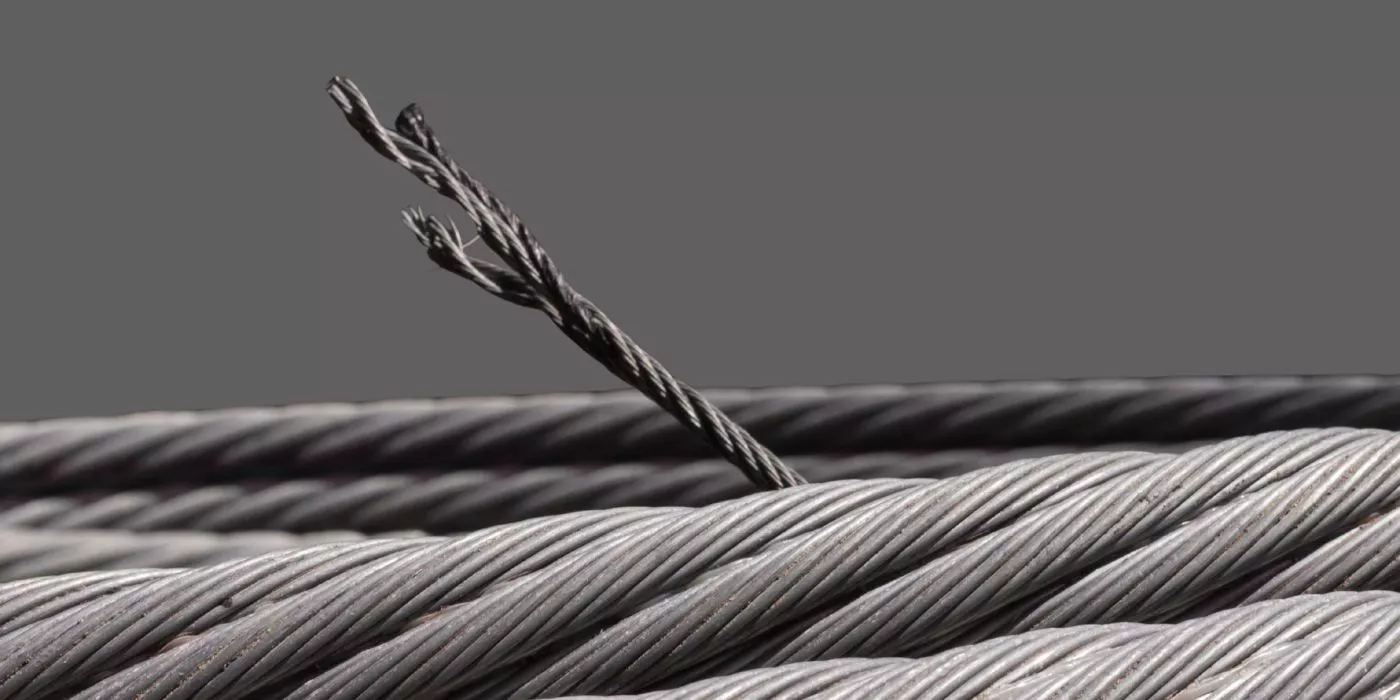

Обрывы проволок и прядей

Обрывы проволок являются наиболее распространенным видом повреждений стального троса. Критерием браковки стального каната служит количество оборванных проволок на определенной длине. Для грузового каната башенного крана допускается не более 10% оборванных проволок на длине, равной 6 диаметрам троса.

При обнаружении обрыва целой пряди трос подлежит немедленной замене независимо от других показателей технического состояния.

Локальное скопление обрывов проволок в одном месте особенно опасно и требует выбраковки даже при меньшем общем количестве повреждений. Трос с такими дефектами может разрушиться внезапно под нагрузкой.

Коррозия и износ

Коррозионные повреждения значительно снижают прочность троса. Браковка стальных канатов по коррозии производится при уменьшении площади поперечного сечения проволок более чем на 40% от первоначального значения. Поверхностная коррозия менее критична, но требует постоянного наблюдения.

Абразивный износ возникает при работе канатами в условиях повышенной запыленности или при контакте с шероховатыми поверхностями. Равномерный износ менее опасен, чем локальные потертости, которые создают концентраторы напряжений.

Уменьшение диаметра и площади сечения

Уменьшение диаметра стального каната происходит вследствие износа проволок, обжатия сердечника и деформации конструкции. Критическим считается уменьшение диаметра троса более чем на 3% для канатов общего назначения и более чем на 5% для тросов специального исполнения.

Измерение диаметра производится в нескольких точках перпендикулярно оси каната. При неравномерном износе за расчетный принимается минимальный диаметр из всех измеренных значений.

Деформации

Деформации включают волнистость, выдавливание сердечника и сплющивание. Эти дефекты нарушают правильную работу каната и приводят к неравномерному распределению нагрузок между проволоками.

Местные повреждения и дефекты конструкции

Местные повреждения троса включают заломы, перегибы, расплетение и повреждения концевых заделок. Такие дефекты требуют отбраковки независимо от общего состояния изделия.

Таблица допустимых отклонений и признаков браковки:

Особенности браковки канатов в разных отраслях

Различные отрасли промышленности предъявляют специфические требования к контролю технического состояния канатов. Условия эксплуатации, характер нагрузок и требования безопасности определяют особенности браковки стальных канатов в каждой сфере применения.

Канаты башенных кранов

Башенные краны работают в наиболее тяжелых условиях эксплуатации, что требует особого внимания к состоянию канатной системы. Динамические нагрузки при подъеме и опускании грузов создают переменные напряжения в стальном тросе, ускоряя процессы усталостного разрушения проволок.

Для башенных кранов установлен сокращенный срок между техническими осмотрами - не более 10 дней при работе в нормальных условиях и не более 5 дней при работе в агрессивной среде.

Влияние ветровых нагрузок особенно критично для тросов большой длины. Колебания стрелы крана вызывают дополнительные напряжения кручения, которые не учитываются в стандартных расчетах прочности. Перепады температур приводят к изменению физических свойств стальных материалов и влияют на работоспособность смазки.

Браковка каната крана производится с учетом коэффициента динамичности, который для башенных кранов принимается равным 1,6-2,0. Это означает более жесткие критерии выбраковки по сравнению с канатами статических конструкций.

Какие проверки должны проходить канаты башенных кранов

• Первичный контроль перед началом эксплуатации включает проверку соответствия каната проектным требованиям, качества концевых заделок и правильности запасовки. Документация на изделие должна содержать сертификат качества и паспорт с указанием основных технических характеристик.
• Ежесменный визуальный осмотр проводится машинистом крана или ответственным лицом. Проверяются видимые участки троса, состояние блоков и барабана, отсутствие перехлестов и правильность намотки. Особое внимание уделяется местам наибольшего износа.
• Периодические полные технические осмотры проводятся не реже одного раза в 10 дней квалифицированными специалистами. Осмотр включает детальную проверку всей длины каната, измерение диаметра в контрольных точках, подсчет обрывов проволок и оценку состояния смазки.

Канаты мостовых кранов

Мостовые крановые конструкции характеризуются более стабильными условиями эксплуатации по сравнению с башенными кранами. Канаты мостовых кранов работают преимущественно в вертикальной плоскости, что снижает влияние боковых нагрузок и упрощает контроль технического состояния.

Лифтовые канаты

Стальной трос лифта работает в условиях высокой цикличности нагружения при относительно небольших усилиях. Главной особенностью является требование к плавности хода и минимальному уровню вибраций, что накладывает жесткие ограничения на допустимые дефекты.

Канаты для шахт и подъёмников

Шахтные подъемные установки предъявляют максимальные требования к надежности канатов. Нормы для шахтного оборудования устанавливают сокращенные сроки отбраковки и дополнительные методы контроля, включая рентгеновскую дефектоскопию.

Канаты для судоходства

Судовые тросы подвергаются воздействию морской воды, что ускоряет коррозионные процессы. Выбраковки производятся с учетом специфики морского климата и требований морского регистра.

Кто имеет право проводить осмотр и браковку

Браковка стальных канатов может выполняться только квалифицированными специалистами, имеющими соответствующую подготовку и допуск к работе с грузоподъемным оборудованием. Ответственность за безопасность эксплуатации требует глубоких знаний норм браковки стропов, конструкции канатов и методов технической диагностики.

Требования к специалистам включают наличие профильного технического образования, опыт работы с канатным оборудованием не менее трех лет и знание действующих нормативных документов. Специалист должен уметь пользоваться измерительными приборами, проводить дефектоскопию и принимать обоснованные решения о пригодности каната к дальнейшей эксплуатации.

Лицо, проводящее браковку стальных канатов, несет персональную ответственность за правильность оценки технического состояния и обоснованность решения о замене изделия.

Сертификация и обучение проводятся в специализированных учебных центрах, имеющих лицензию на образовательную деятельность. Программа подготовки включает изучение критериев отбраковки, методов неразрушающего контроля и требований промышленной безопасности.

Заключение

Нормы браковки стальных канатов являются основой безопасной эксплуатации грузоподъемного оборудования во всех отраслях промышленности. Игнорирование установленных критериев отбраковки может привести к катастрофическим последствиям, включая травмирование персонала и значительный материальный ущерб.

Своевременное выявление дефектов и замена изношенных тросов требует комплексного подхода, включающего регулярные осмотры, инструментальный контроль и ведение технической документации. Особое внимание следует уделять канатам башенных кранов, работающим в наиболее тяжелых условиях эксплуатации.

Регулярное техническое обслуживание и строгое соблюдение норм браковки - гарантия безопасной и эффективной работы канатного оборудования.

Рекомендации по профилактике включают правильную эксплуатацию оборудования, своевременную смазку, защиту от коррозии и исключение перегрузок. Качественные стальные канаты и тросы от проверенных производителей служат основой надежной работы подъемных механизмов.

Компания Р-Системс предлагает полный спектр услуг по поставке канатной продукции и консультационной поддержке по вопросам технического контроля. Правильный выбор троса и соблюдение регламента технического обслуживания обеспечивают максимальный срок службы оборудования и безопасность персонала.

Помните, что экономия на качестве канатов и пренебрежение нормами браковки может обернуться гораздо большими затратами в случае аварийной ситуации. Изучение способов заделки концов канатных стропов и правильная эксплуатация троса - залог долговечности и надежности подъемного оборудования.
